1）工厂验收和到货送检可视光缆工程项目情况进行工厂验收和到货送检。

2） 工厂验收和到货送检方法及技术指标应符合现行电力行业标准 《全介质自承式光缆》 DL/T 788、《光纤复合架空地线》 DL/T 832 和 《光纤复合架空相线及相关附件》 DL/T 1613  的相关规定。

1）现场开箱检验光缆及金具；

2）单盘测试光缆；

3）检查光缆 、金具、接续盒及余缆架安装 质量；

4）检查分流线安装质量；

5）检查导引光缆敷设安装质量；

6）检查机房内光纤配线设备安装质量。

1）检查随工验收的各项质量记录及有关问题的处理情况；

2 ）  根据施工图设计 ，复核光缆走向、敷设方式 、接续盒和余缆设置及环境条件 （如 ADSS 跨越建、构筑物的 安全距离） 等；

3）检测中继段光路指标；

4 ）检查光缆线路配盘图 、配线表 ； 如 检查工程文件的完整、准确性 。

1）检查中继段光路指标测试记录 ；

2 ）进行工程移交。

1、应按采购合同对光缆 、光缆金具进行开箱检验 ，光缆、光缆金具的规格、型式、数量应符合设计及合同要求 。包装应完好无损 ，光缆端头应包装完好，所附标志 、标签内容应清晰齐全 。对损坏的光缆及金具应详细记录并取证 （拍照或摄像〉。

2、光缆接续盒 、ODF 终端盒及其配套材料的型号、规格， 应符合设计要求 。接续盒应不变形、不龟裂，包装完好无损。

3、尾纤、光纤连接器及其他器材运到现场后，应及时清点 ， 器材数量 、规格应符合设计要求 。

4、施工单位应收集出厂检验合格证 、检测报告等资料：根据光缆、金具及配套材料开箱 检验结果填写设备开箱检验记录表 。

单盘测试应符合下列规定：

3、应符合现行 电力行业标准 《电力通信光缆安装技术要求》DL/T  1733 的相关规定。

光缆架设和敷设应符合下列规定 ：

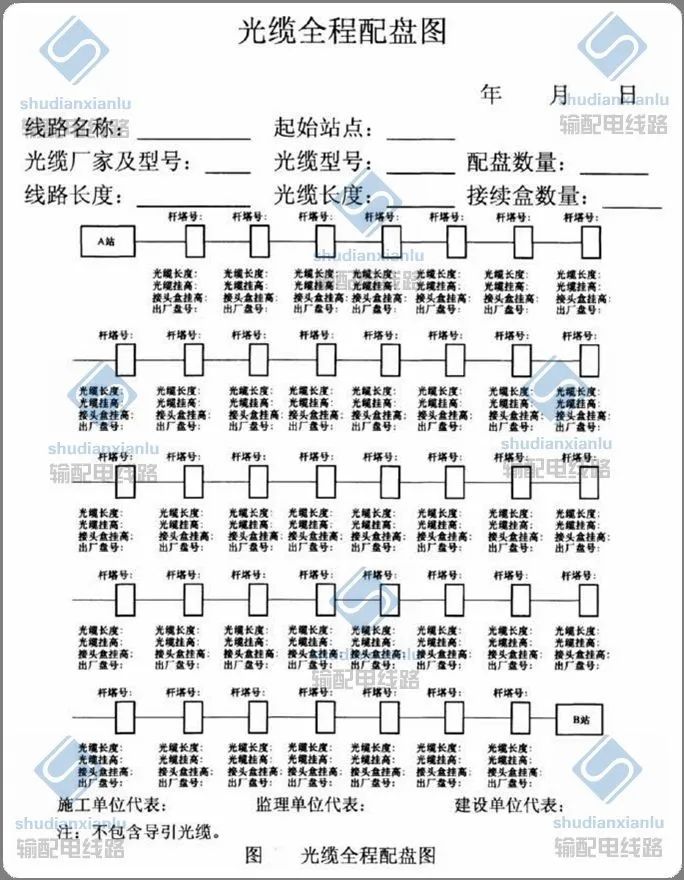

4 、OPGW 光缆线路应绘制光缆线路配盘图 ，图中应标有杆塔编号、光缆长度 、光缆挂高、接续盒挂高等参数 。光缆全程配盘图编制应按下图所示。

5、 OPGW 光缆线路应绘制包含 A 端 ODF 到 B 端 ODF 沿线 所有接续点 的光缆线路熔接点配纤图。

光缆配套金具安装应符合下列规定：

6 、专用接地线连接部位应接触良好 。专用接地线的承载截面应符合短路电流热容量的 要求。

4 、光缆进站接地应采用可靠接地方式 ，至少两点接地，分别在构架顶端 、下端固定点 （余缆前） 通过匹配的专用接地线或截面积相同的 OPGW 光缆余料可靠接地 。当采用三点接地时，第三接地点应设置在余缆后 。

3 、余缆盘绕应整齐有序 ，不得交叉和扭曲受力 ，捆绑应采用 不锈钢带，且应不少于 4 处捆扎。每条光缆盘留量不应小于 光缆 放至地面加 5m。

6、接续盒外应有相应的标识 。
