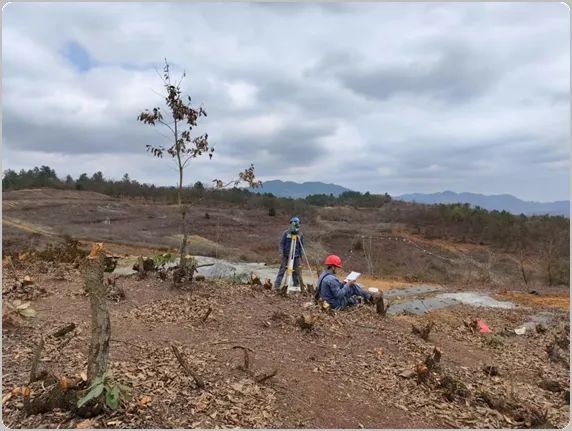

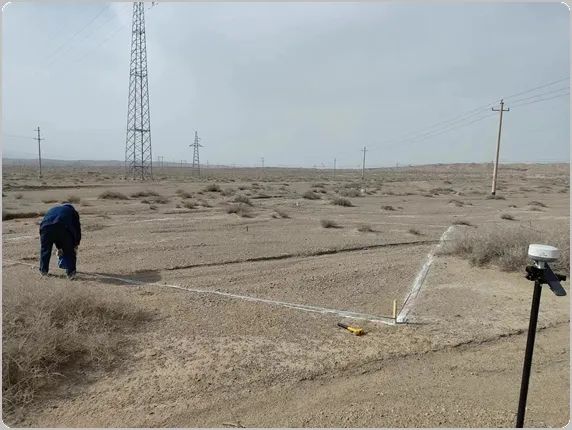

前 言 塔基础分坑测量是铁塔施工的重要环节，它关系到铁塔的整体稳定性、安全性和经济效益。准确的分坑测量能够确保铁塔基础的正确位置、尺寸和深度，为铁塔的稳固性和长期运行提供坚实保障。 铁塔基础分坑测量是铁塔施工中的关键步骤，它对于确保铁塔的稳定性、安全性和经济效益具有重要意义。在进行铁塔基础分坑测量时，我们应充分认识到其重要性，并运用先进的技术和设备，遵循现行《电气装置安装工程66kV及以下架空电力线路施工及验收规范》GB 50173、《110kV~750kV架空输电线路施工及验收规范》GB50233、《工程测量规范》GB 50026、《全球定位系统(GPS)测量规范》GB/T18314和《电力工程施工测量技术规范》DL/T5445 等有关规定，确保测量结果的准确性和可靠性，为铁塔施工的顺利进行奠定坚实的基础。
01 基坑坑口宽度计算

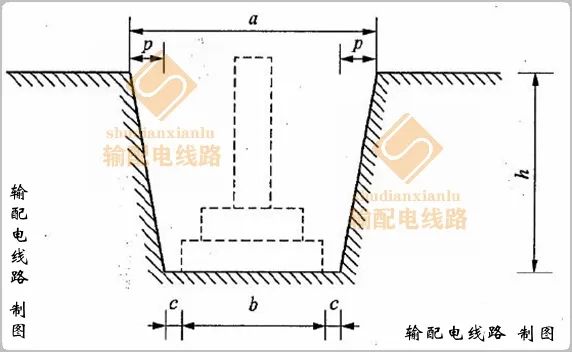

▲图 01 基坑开挖尺寸示意图

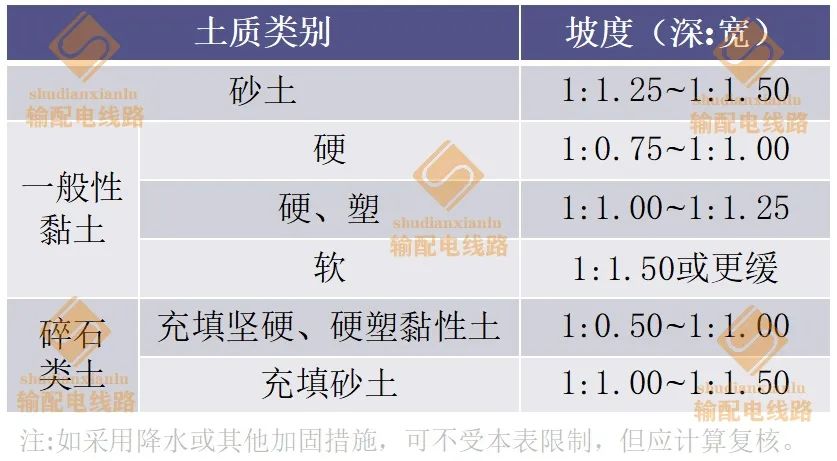

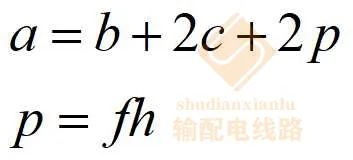

除岩石嵌固、掏挖、挖孔基础外，其他不用挡土板施工的基坑开挖时，坑壁应留有坡度，坑口大小应按基础底板尺寸、坑深及地质情况加放坡系数后确定。放坡安全坡度系数应满足下表的规定，基坑开挖尺寸如上图01所示。基坑坑口宽度可按下列公式计算:
b —— 基础底板宽度(mm)；
c —— 基坑坑下操作预留宽度(mm)，取200mm~300mm;
p —— 基坑坑口预留边坡宽度(mm)；
h —— 基坑深度(mm)；
02 直线塔基础分坑 正方形布置
中心桩区域较为稳定时，直线塔正方形布置，基础分坑可按下列方法进行:

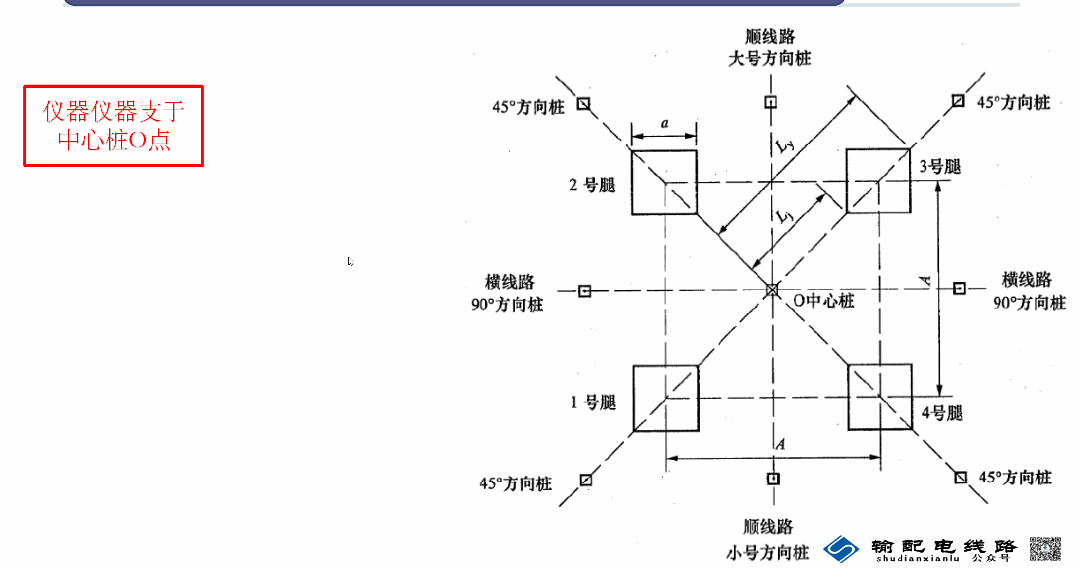

▲图02-1 直线塔正方形布置基础分坑图(中心桩稳定)
Ly —— 铁塔中心桩 O点至基坑坑口远角点距离(mm)；
A —— 基础根开(mm)；
α —— 基坑坑口宽度(mm)。
中心桩区域稳定性不确定时，直线塔正方形布置，基础分坑可按下列方法进行:

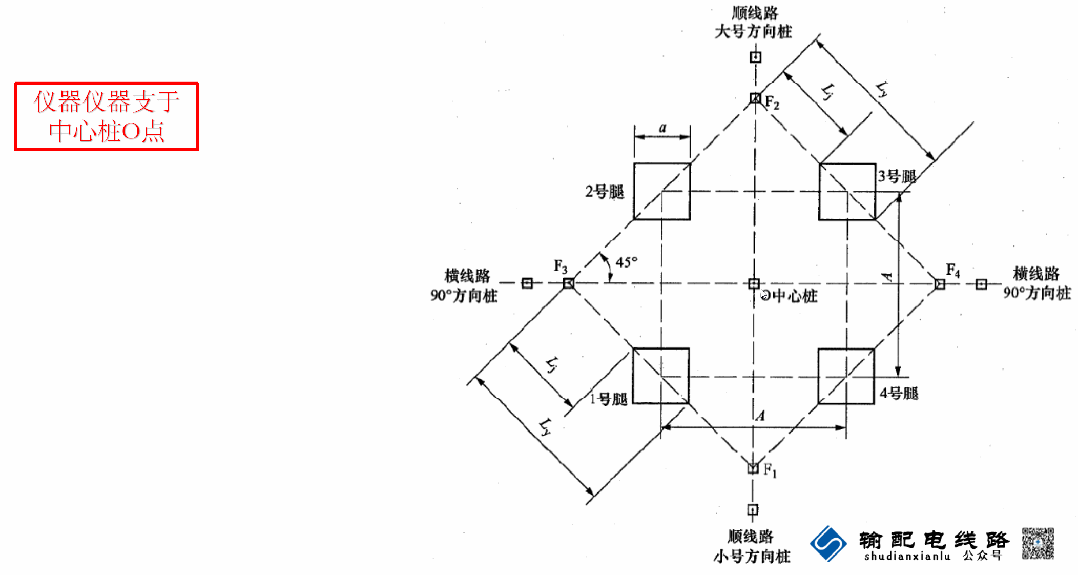

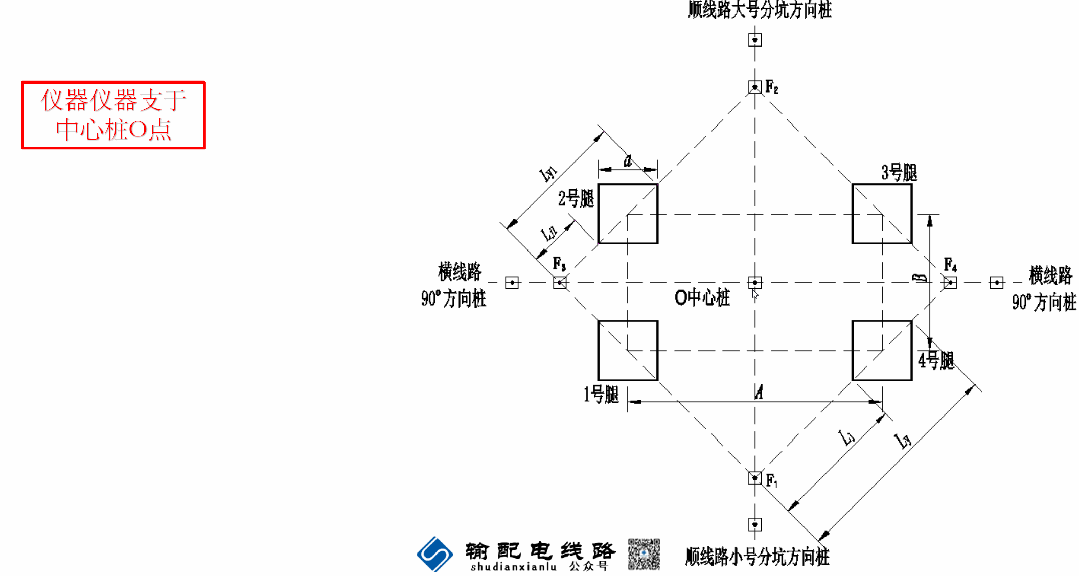

▲图02-2 直线塔正方形布置基础分坑图(中心桩不稳定)

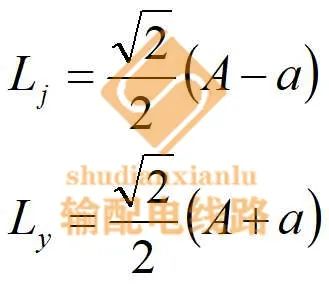

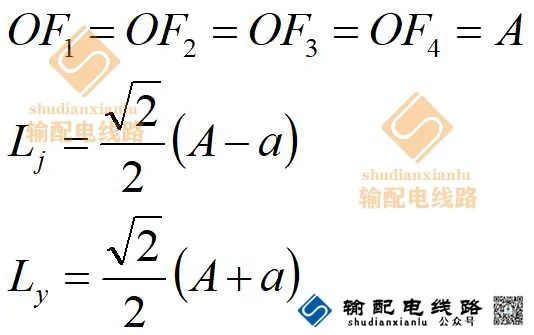

式中:OF1、OF2、OF3、OF4 —— 铁塔中心桩 O点至顺线路或横线路分坑桩距离(mm)；
Lj —— 顺线路或横线路分坑桩至基坑坑口近角点距离(mm)；
Ly —— 顺线路或横线路分坑桩至基坑坑口远角点距离(mm)；
A —— 基础根开(mm)；
α —— 基坑坑口宽度(mm)。
矩形布置
中心桩区域较为稳定时，直线塔矩形布置，基础分坑可按下列方法进行:

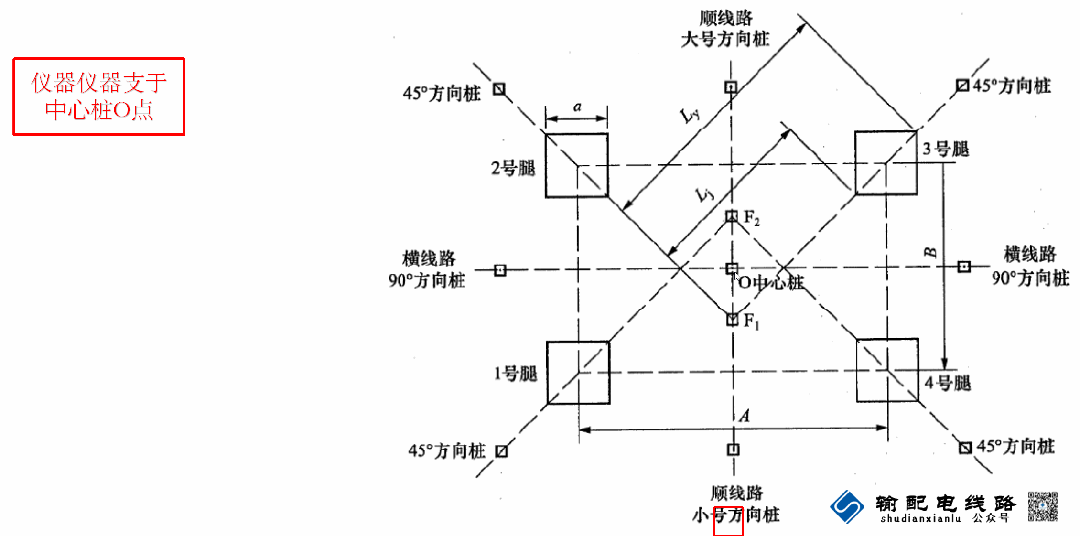

▲图02-3 直线塔正方形布置基础分坑图(中心桩稳定)
Lj —— 顺线路分坑桩至基坑坑口近角点距离(mm);
Ly —— 顺线路分坑桩至基坑坑口远角点距离(mm)；
A —— 基础正面根开(mm)；
B —— 基础侧面根开(mm)；
α —— 基坑坑口宽度(mm)。
中心桩区域稳定性不确定时，直线塔矩形布置，基础分坑可按下列方法进行:
▲图02-4 直线塔正方形布置基础分坑图(中心桩不稳定)

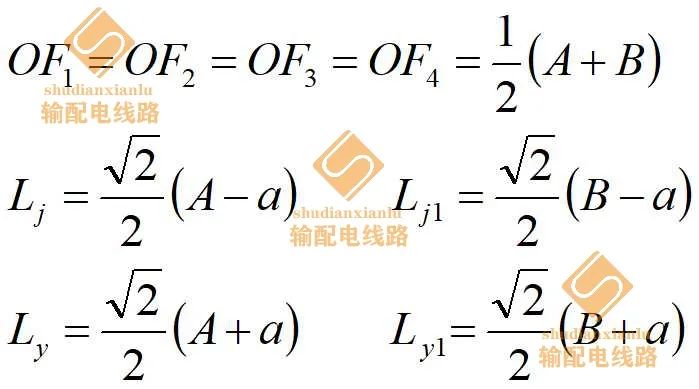

式中: OF1、OF2、OF3、OF4 —— 铁塔中心桩 O点至顺线路或横线路分坑桩距离(mm)；
Lj 、Lj1 —— 顺线路或横线路分坑桩至基坑坑口近角点距离(mm)；
Ly 、Ly1 —— 顺线路或横线路分坑桩至基坑坑口远角点距离(mm)；
A —— 基础正面根开(mm)；
B —— 基础侧面根开(mm)；
α —— 基坑坑口宽度(mm)。
03 转角塔基础分坑（无位移） 正方形布置
中心桩区域较为稳定时，无位移转角塔正方形布置，基础分坑可按下列方法进行:

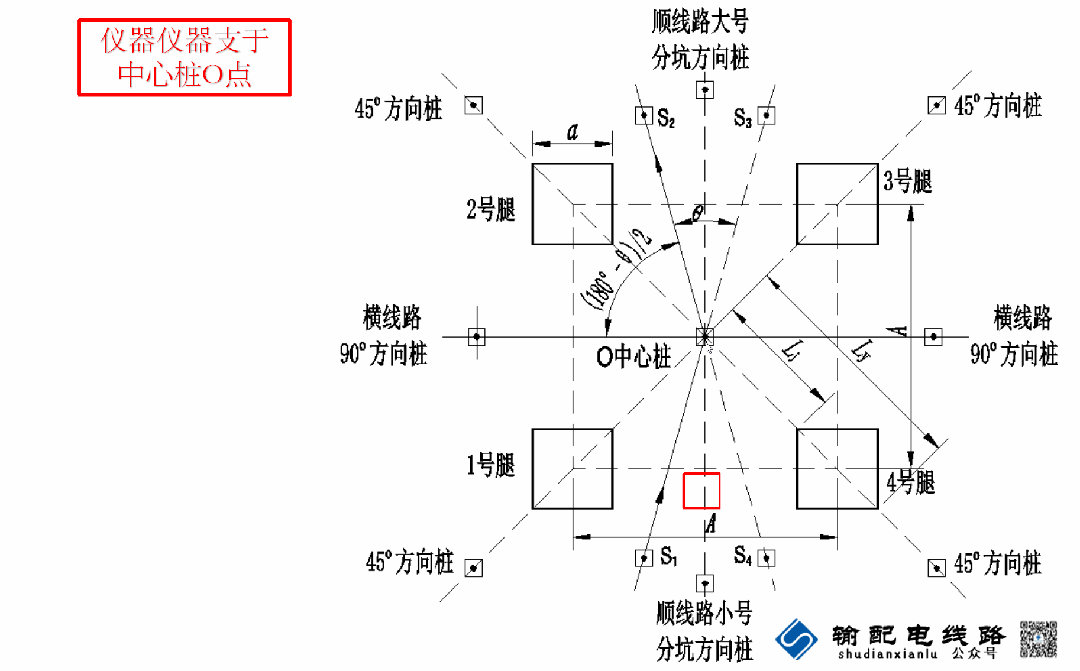

▲图03-1 无位移转角塔正方形布置基础分坑图(中心桩稳定)
Ly —— 铁塔中心桩 O点至基坑坑口远角点距离(mm)；
A —— 基础根开(mm)；
α —— 基坑坑口宽度(mm)。
中心桩区域稳定性不确定时，无位移转角塔正方形布置，基础分坑可按下列方法进行:

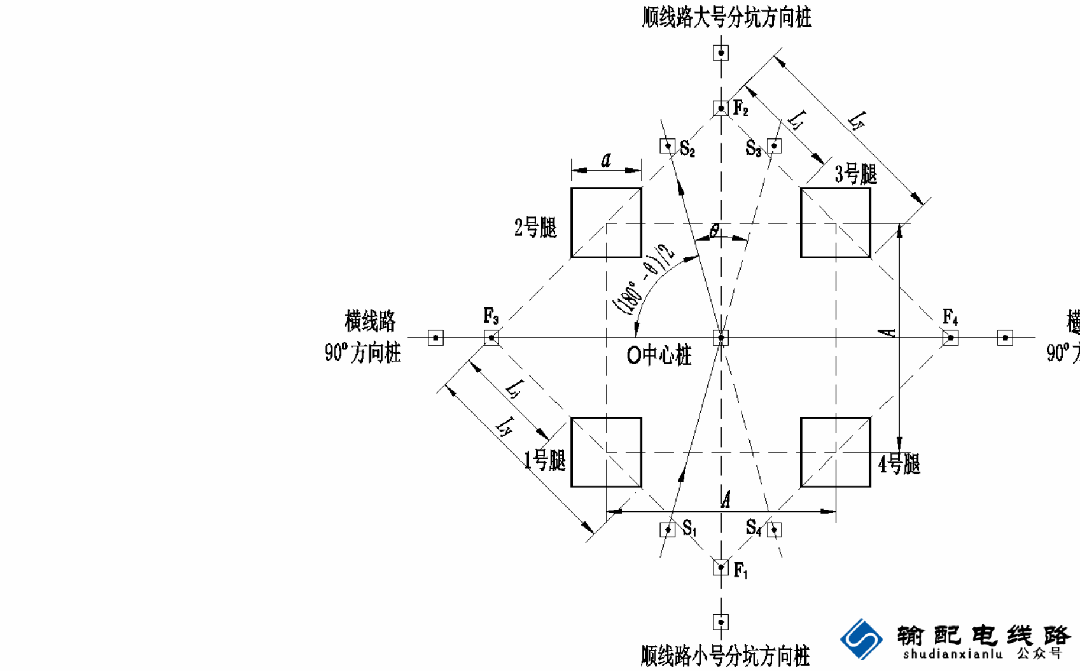

▲图03-2 无位移转角塔正方形布置基础分坑图(中心桩不稳定)
式中:OF1、OF2、OF3、OF4 —— 铁塔中心桩 O点至顺线路或横线路分坑桩距离(mm)；
Lj —— 顺线路或横线路分坑桩至基坑坑口近角点距离(mm)；
Ly —— 顺线路或横线路分坑桩至基坑坑口远角点距离(mm)；
A —— 基础根开(mm)；
α —— 基坑坑口宽度(mm)。
