输电铁塔和基础之间通过“螺丝”连接，

哦，不对，

应该是螺栓连接。

其实地脚螺栓也就是大号的“螺丝”。

不过到了这个级别的“螺丝”，

可不能在基础上“打孔”。

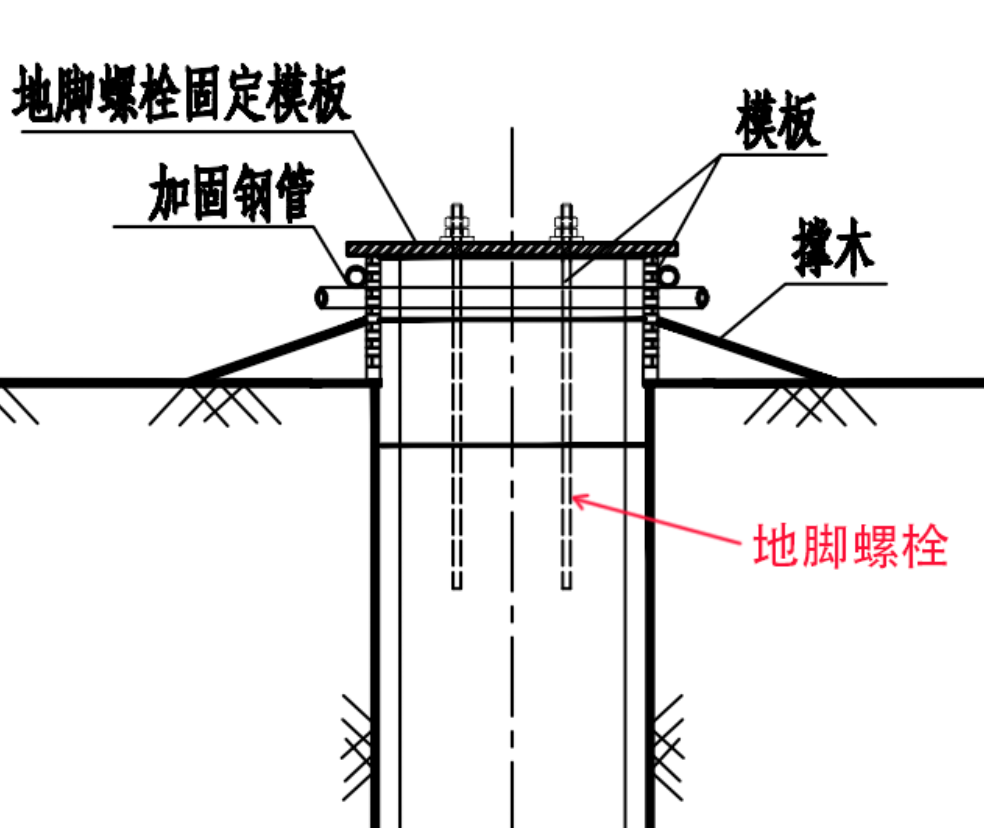

而是要预先把地脚螺栓布置好，

和基础整体一起浇筑。

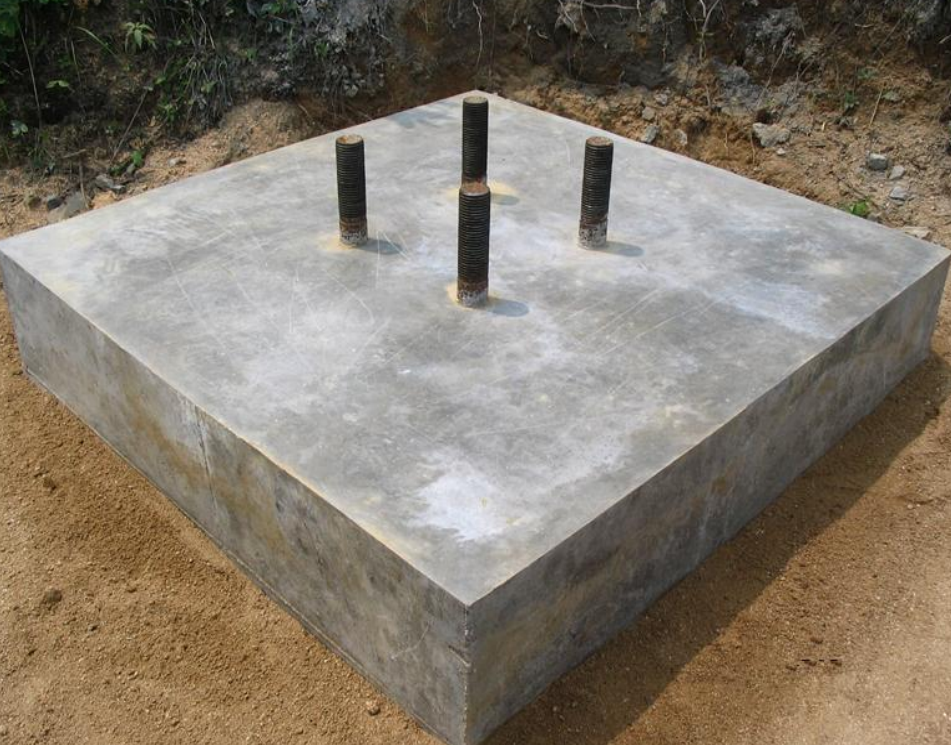

浇筑完成后就成了这个样子：

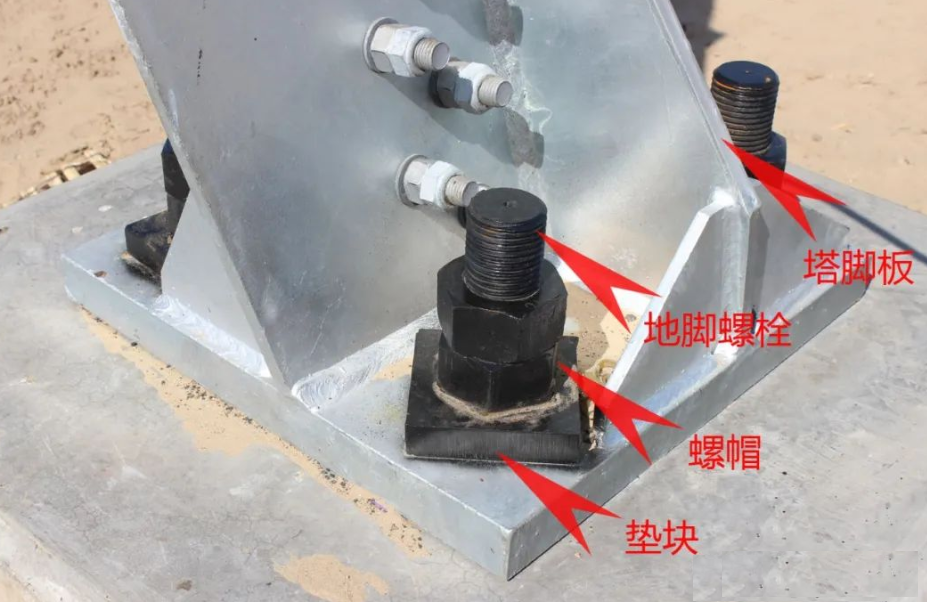

安装铁塔时，

先套上塔脚板，

垫上垫块，

再拧上螺帽，

即大功告成！

地脚螺栓主要承担轴向拉力，

因此理所当然的按性能等级分类，

这里的性能等级主要是指——“抗拉强度”

规范规定：

铁塔螺栓连接宜采用

4.8级、6.8级、8.8级热浸镀锌螺栓及配套螺母，

有条件时也可采用10.9级螺栓。

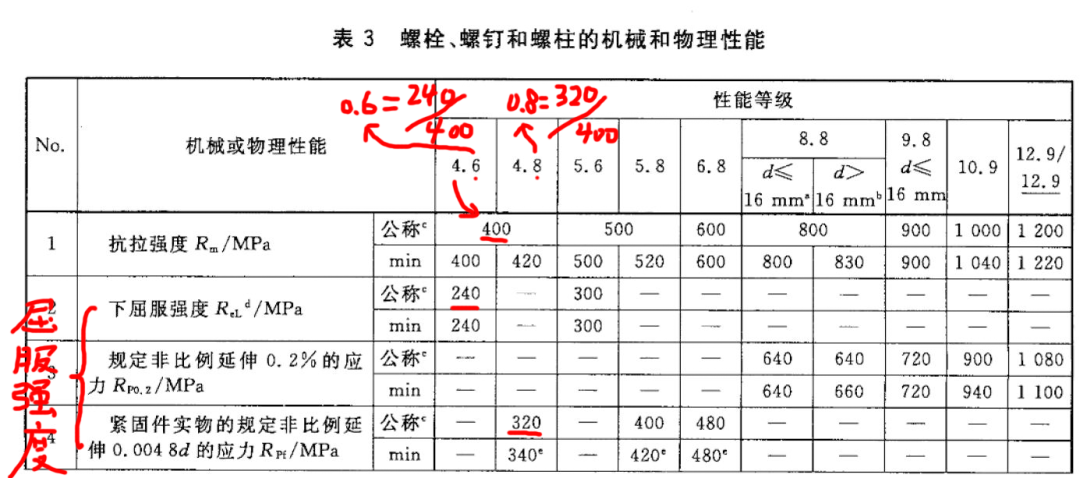

这里的 4.8级、6.8级、8.8级均为

按 性能等级 给螺栓分类，

具体含义为：

点左边的数表示螺栓的抗拉强度，

为螺栓抗拉强度的1/100。

点右边的数为螺栓的屈强比，

即为螺栓屈服强度和抗拉强度的比值。

屈强比

屈强比是指材料的屈服点（屈服强度）与抗拉强度的比值，屈强比太高则结构为脆性破坏，脆性破坏在土木里是严禁的，因为破坏时结构没有明显的变形产生即破坏，难以预防。受到地震力时，钢材首先达到屈服强度且强度不断发展，结构产生变形，这个变形为肉眼可见，结构破坏的先兆出现，人们得以提前发现并预防

示例：螺栓的公称抗拉强度800MPa，

屈强比为0.8，

则其性能等级标记为“8.8”。

关于地脚螺栓，

大家肯定经常看到这样的字眼：

Q235、Q345、

35 号优质碳素钢、45号优质碳素钢 、

40Cr合金结构钢和42CrMo合金结构钢。

这些都是按材质分类。

其实这些都是源自于旧规范：

DL 5154T-2012《架空送电线路杆塔结构设计技术规定》

按材质给地脚螺栓分类。

而地脚螺栓在最新的规范：

DL T 5486-2020 《架空输电线路杆塔结构设计技术规程》

DL T1236-2021《输电杆塔用地脚螺栓与螺母》中，

已经明确：

地脚螺栓修改为以螺栓性能来分类，

而不再指定地脚螺栓的材质，

以便安装螺栓的标准进行质量的控制。

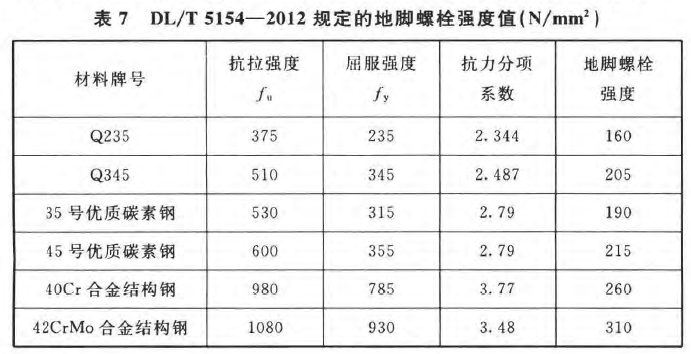

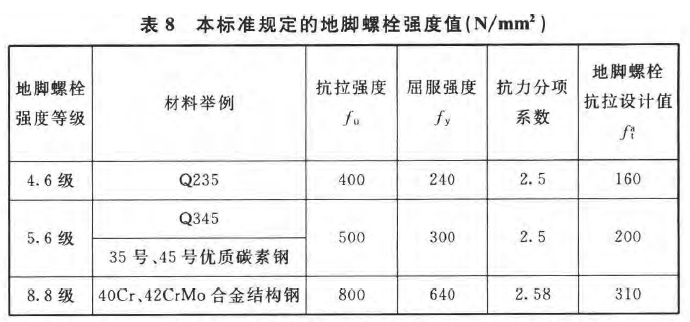

▲ 12版杆塔规范地脚螺栓分类及强度值

▲ 20版杆塔规范地脚螺栓分类及强度值

地脚螺栓构造主要包括

螺杆、螺母、垫板和末端锚固构件。

咱们都知道，

末端带弯钩的肯定会拉的紧，

因此地脚螺栓的末端会设计成多种形状

来增加地脚螺栓的锚固力。

根据地脚螺栓的末端锚固型式，

地脚螺栓可分为：

J型地脚螺栓、T型地脚螺栓、

棘爪型地脚螺栓 和 双头型地脚螺栓。

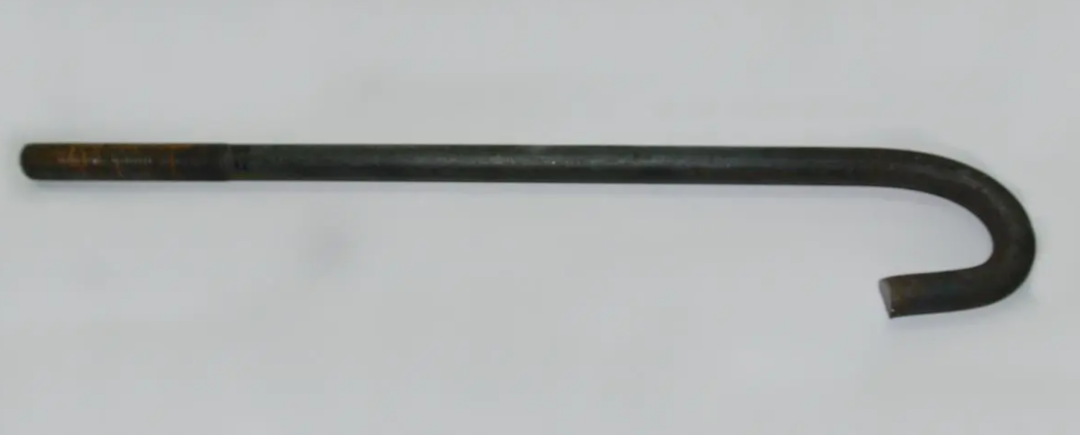

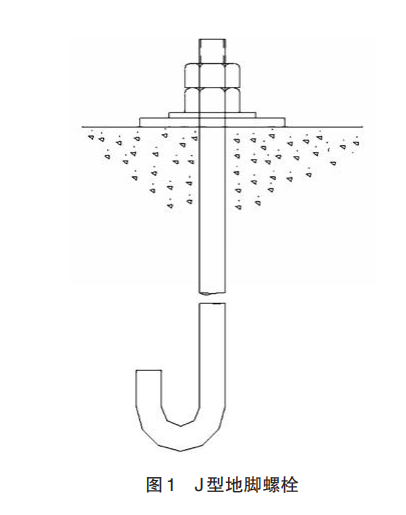

1、J型地脚螺栓

▲ J型

J 型地脚螺栓结构简单，加工方便，

一般适用于承受荷载较小的杆塔。

J型地脚螺 栓末端锚固型式为 180°弯钩，

弯钩加强了地脚螺栓与混凝土的有效锚固。

 因较大规格的螺栓加热弯曲比较困难，

加工精度不易控制。

考虑到J型地脚螺栓承载力小和加热弯曲加工工艺等情况，

推荐4.6级地脚螺栓采用J型。

根据4.6级地脚螺栓材料强度和加工精度等因素，

建议J型地脚螺栓规格控制在M36及以下。

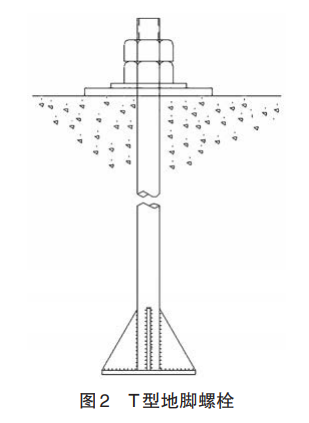

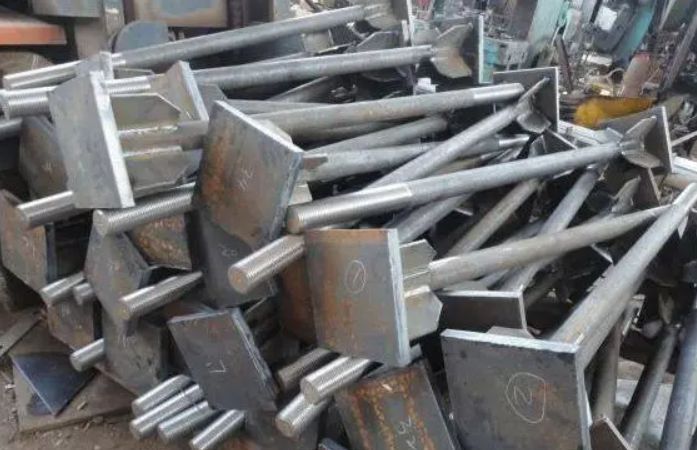

2、T型地脚螺栓

T型地脚螺栓组装简单，

相比J型地脚螺栓更容 易垂直定位，

适用于承载力较小的杆塔。

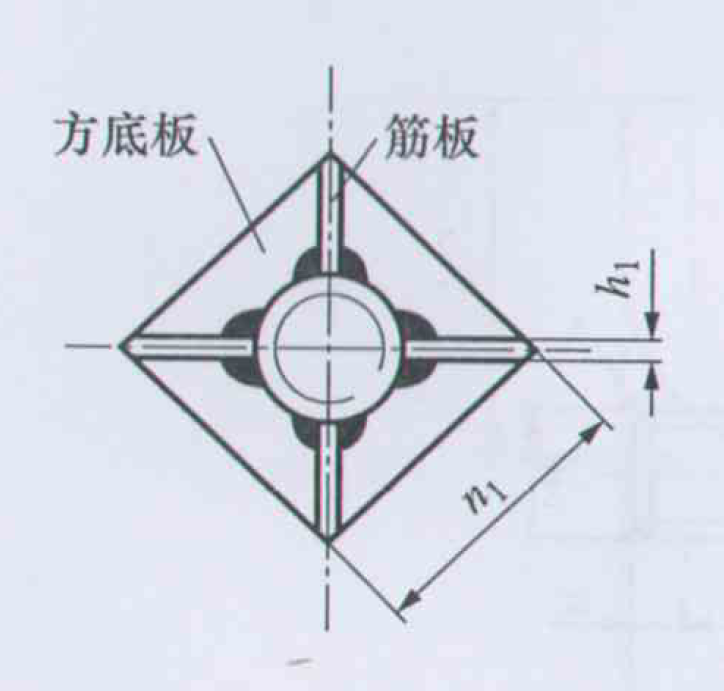

T型地脚螺栓末端锚固部分采用锚板型式，

4块加劲板均匀分布并焊接在锚板和螺栓上，

加劲板在焊接中产生的热量会

对螺栓强度造成一定程度的削弱。

根据4.6级地脚螺栓材料强度低、

承载力小和可焊性等情况，

推荐 4.6级地脚螺栓锚固型式采用 T 型。

考虑到较小规格的T型地脚螺栓不易焊接，

加劲板和螺栓强度弱化等因素，

建议 T 型地脚螺栓的规格控制在M42及以上。

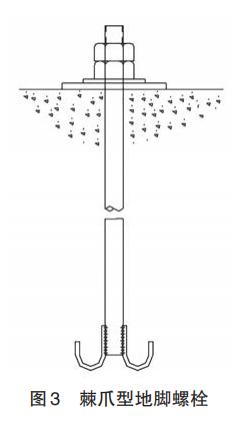

3、棘爪型地脚螺栓
