=Purpose=

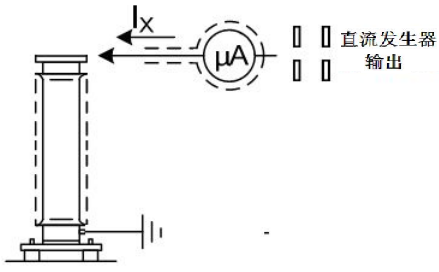

电压等级110kV及以下避雷器一般为单节，220k避雷器一般为两节，500kV避雷器一般为三节，1000kV避雷器一般为5节。根据避雷器串联叠装结构，分常规试验接线（图1）、不拆高压引线试验接线（图2图3）两种试验接线方法。其中避雷器一般为单节结构，其接线方式参考图1所示。

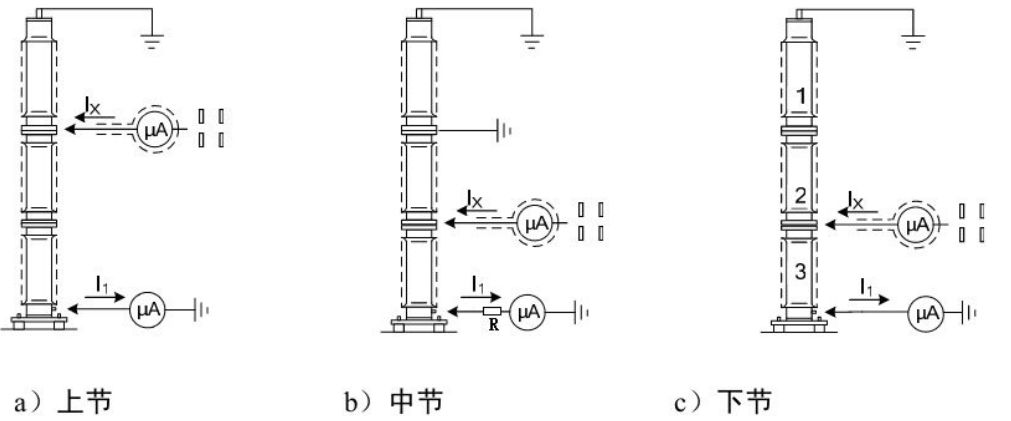

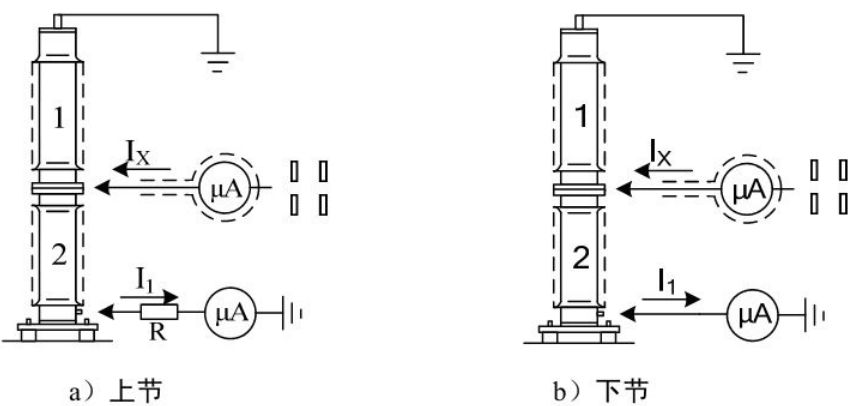

两节及以上串联结构避雷器可采用不拆高压引线试验，典型接线图（图2图3）中直流高压输出端串接微安表（读数记为IX），低压端直接接微安表或串接限流电阻后接微安表（读数记为I1）接地。

 1   金属氧化物避雷器直流参考电压UnmA初值差不超过±5%且不低于GB11032规定数值（注意值）和出厂技术要求（GB11032规定数值见附录B）。

 2    0.75UnmA泄漏电流初值差≤30%或≤50μA（多柱并联和额定电压216kV以上的避雷器泄漏电流由制造厂和用户协商规定）。

 3   测试数据超标时应考虑被试品表面污秽、环境湿度等因素，必要时可对被试品表面进行清洁或干燥处理，在外绝缘表面靠加压端处或靠近被试避雷器接地的部位装设屏蔽环后重新测量。

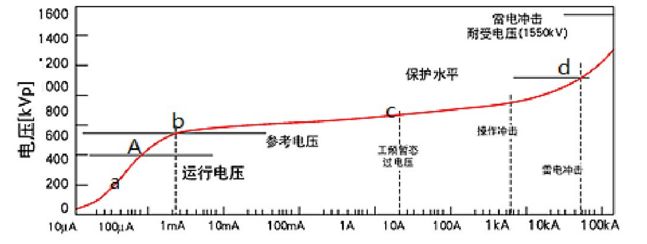

1、为什么要测量金属氧化物避雷器的直流1mA电压（U1mA）及0.75U1mA下的泄露电流？

2、测量金属氧化物避雷器直流1mA电压（U1mA）及0.75U1mA下的泄露电流应注意的问题是什么？

3、试分析微安表的接入位置及优缺点。
