配电网的发展，在今后将会越来越重要。

目前的国网的投资预算也反映了这点，这是符合潮流的，欧美的电力基本都是在搞配网，这方面我国确实差些。所以这块知识要恶补，故作总结。

如果想一次看完这一系列内容，可以跳转到小程序哦~

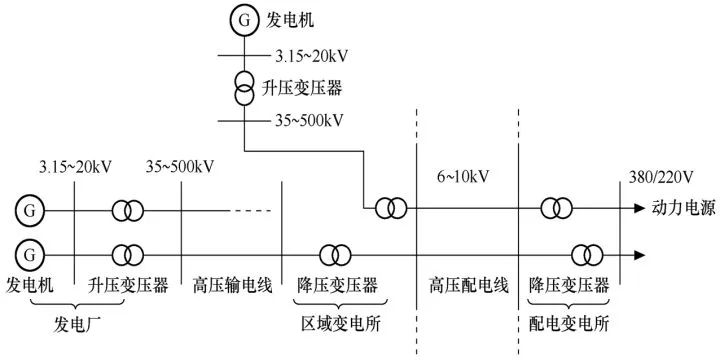

配电网：在电力网中主要起分配电能作用的网络就称为配电网。

配电网按电压等级来分类，可分为高压配电网（35—110KV），中压配电网（6—20KV），低压配电网（220/380V）；根据配电线路的不同，分为架空配电网、电缆配电网、以及架空电缆混合配电网。

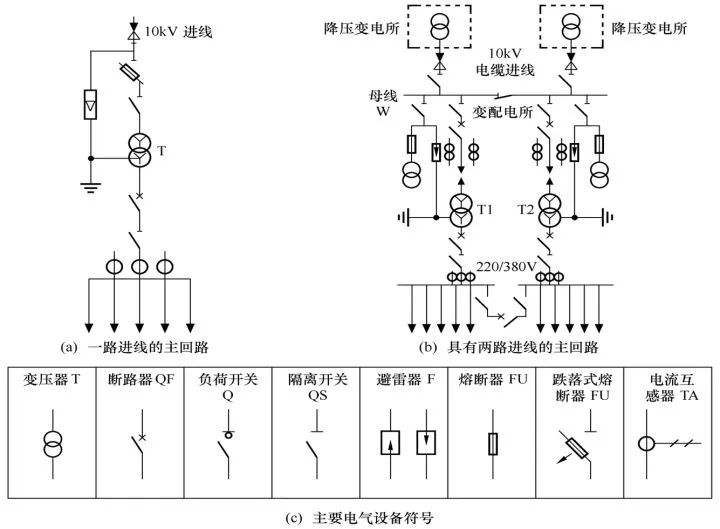

配网的一些设备就不一一介绍了，比较琐碎。配网接线方式（目标网架分析）会单开总结，这里也不介绍了。

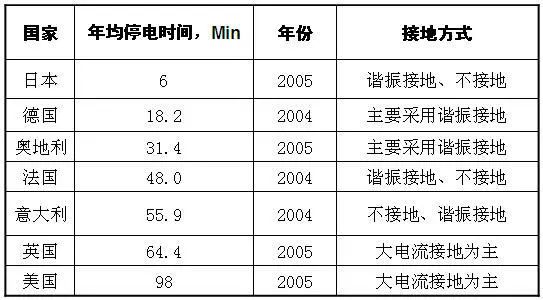

我国中低压电网一般采用中性点不接地或经消弧线圈接地的小电流接地方式。这种运行方式具有供电可靠性高的优点：小电流接地系统发生单相接地故障时，不形成短路回路，没有量值很大的短路电流，且三相线间电压依然为对称电压，不影响负载的正常工作，可以继续运行一段时间。

但是在发生单相接地故障后，非接地相对地的电压会升高，而且断续性电弧接地时还会产生弧光过电压，长期运行可能会损坏其绝缘，引发严重的相间故障。所以，当系统出现单相接地故障后，应该立即设法排除故障，找出故障线路和故障点，选线困难是此接地方式的一个缺陷。

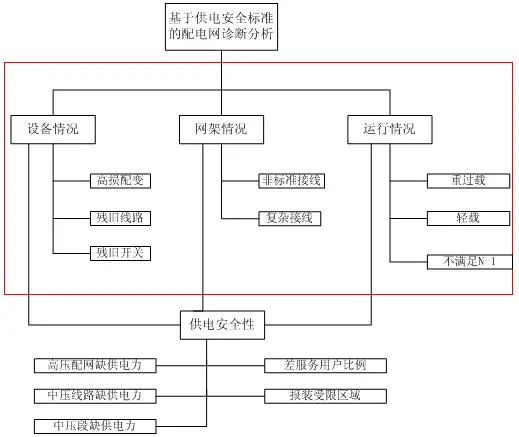

推荐的分析方法如下图所示。

传统分析方法（红框）作为配电网分析的基本手段，但不作为问题诊断的主要手段。给出配电网现状基本情况表，给出高损配变、残旧线路、残旧开关和复杂接线列表。

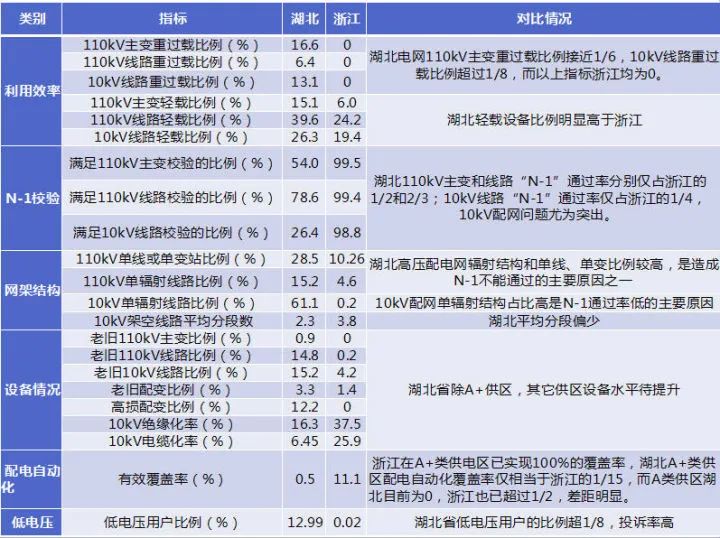

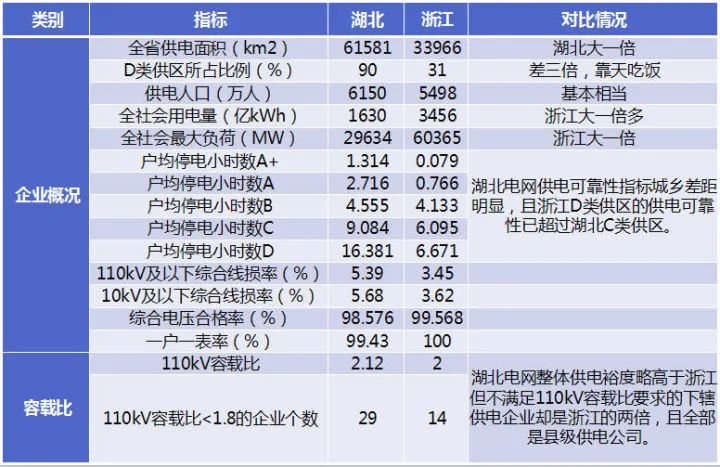

比如湖北电网和浙江电网的对比分析。

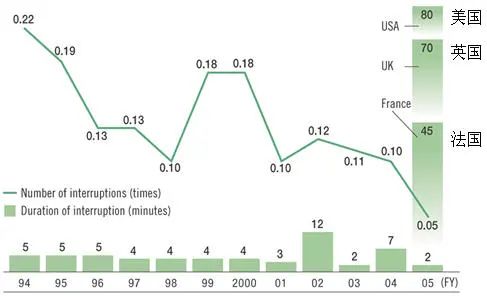

日本配电网

供电可靠性指标居世界领先地位；可靠性管理指标宏观、微观结合；强调可靠性技术的系统闭环应用。

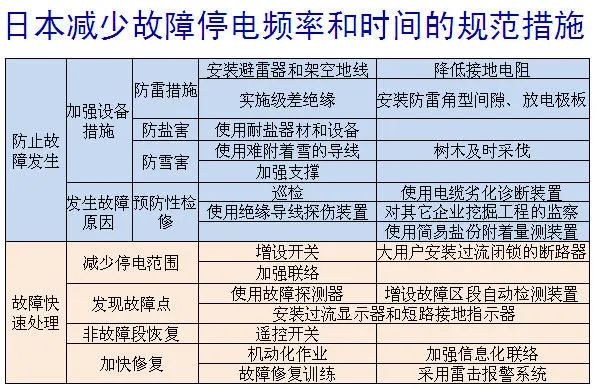

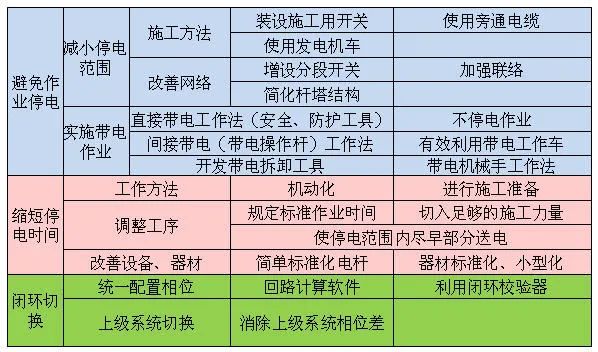

日本减少故障停电频率和时间的规范措施：

法国配电网

配电系统按中压和低压网分别统计计算故障停电、工程停电和输电系统停电造成的用户平均停电时间，故障率，电量不足，损坏设备和故障原因分布等。

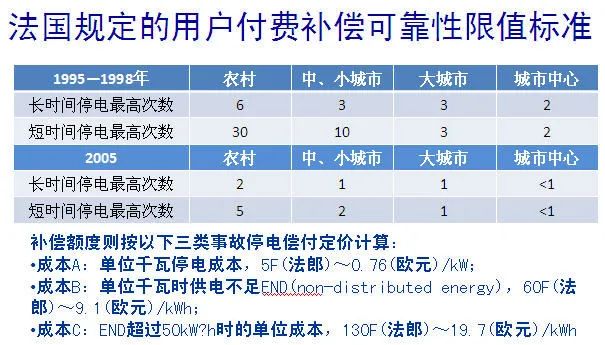

对停电损失采取一定的惩罚措施。

01

大多网架结构薄弱

10kV配网不少线路存在线路长、供电面广、"T"接多的特点 ；特别是农网线路，线路接线也基本上是单电源树状结构，而且线路开关数量少，线路保护设备简陋。

02

设备老化严重，事故频发

老旧设备众多，用户供电中断有80%是配网故障造成的。

03

损耗严重

据不完全统计，70%的损耗来自配电网。

03

可靠性管理水平还有很大的提升空间

与发达国家供电可靠性水平还有较大差距。
