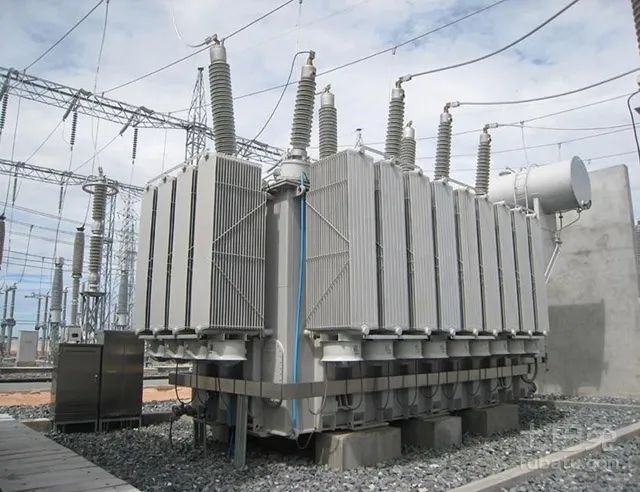

变压器是电力最有辨识度的设备，体积大、特征明显、原理简单但维护工作多，看起来比“电缆”有分量得多。在电网图上，变压器就像骨干节点，其他设备像是他的连线。这么核心的设备，我们就分两节来介绍，这次介绍变压器的组成、原理、作用、分类，下节介绍变压器的维护、负载、损耗、管理等。

变压器的转换原理是利用电磁感应的来改变交流电压。

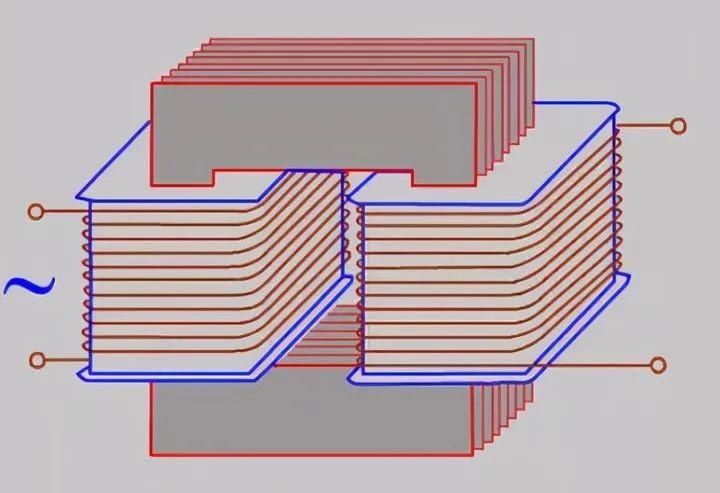

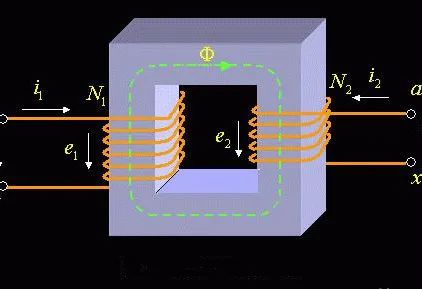

变压器有两组线圈。初级线圈和次级线圈。当初级线圈通上交流电时，变压器铁芯产生交变磁场，次级线圈就产生感应电动势。变压器的线圈的匝数比等于电压比。

只要适当改变绕组的匝数，就可以改变原副边电动势之比以达到改变电压的目的。

例如：初级线圈是500匝，次级线圈是250匝，初级通上220V交流电，次级电压就是110V。

变压器能降压也能升压。如果初级线圈比次级线圈圈数少就是升压变压器,可将低电压升为高电压。

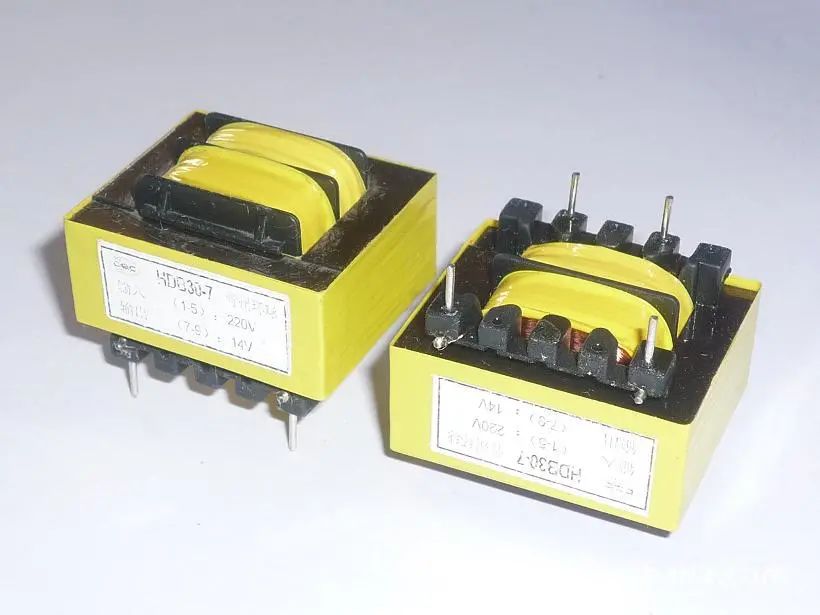

变压器主要有铁芯和绕组组成。

铁芯是变压器的磁路通道，绕组是变压器的电路部分，由一定匝数的气包线绕制而成。

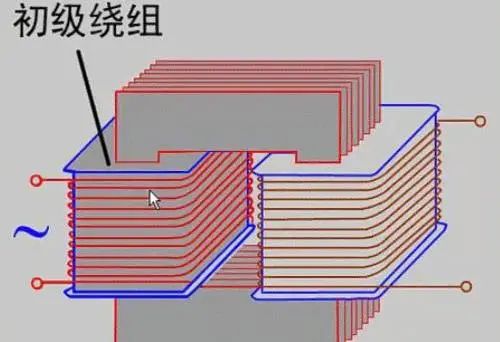

与电源相连的，我们把它称作初级绕组，也称作是一次绕组。与负载相连的，我们把它称作次级绕组，也称作是二次绕组，或者是副边绕组。

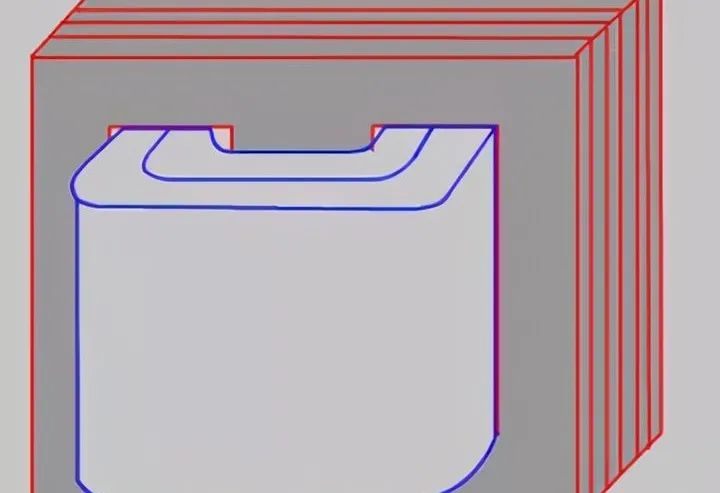

铁芯结构的基本形式，有心式和壳式。

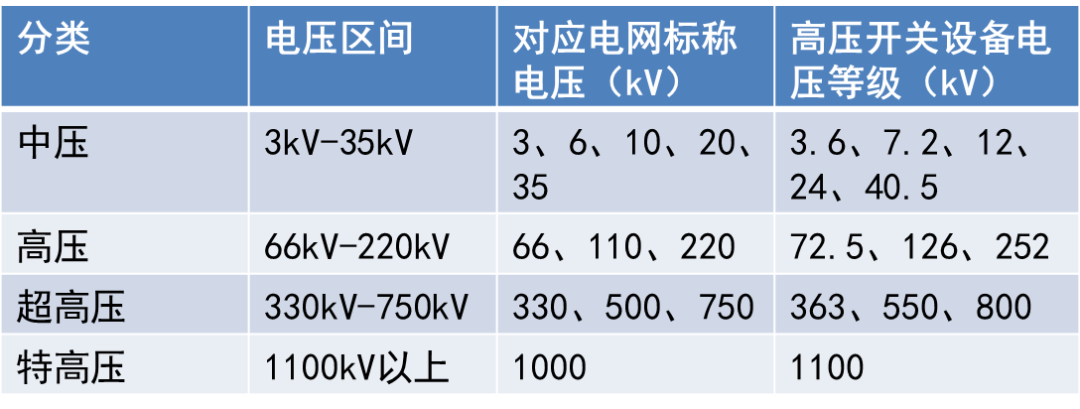

图05 | 电网的常见电压等级

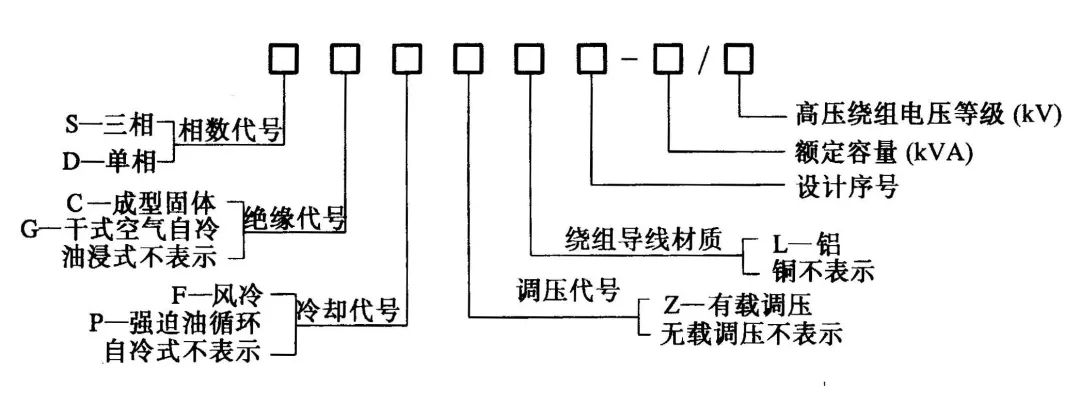

图06 | 变压器常见型号

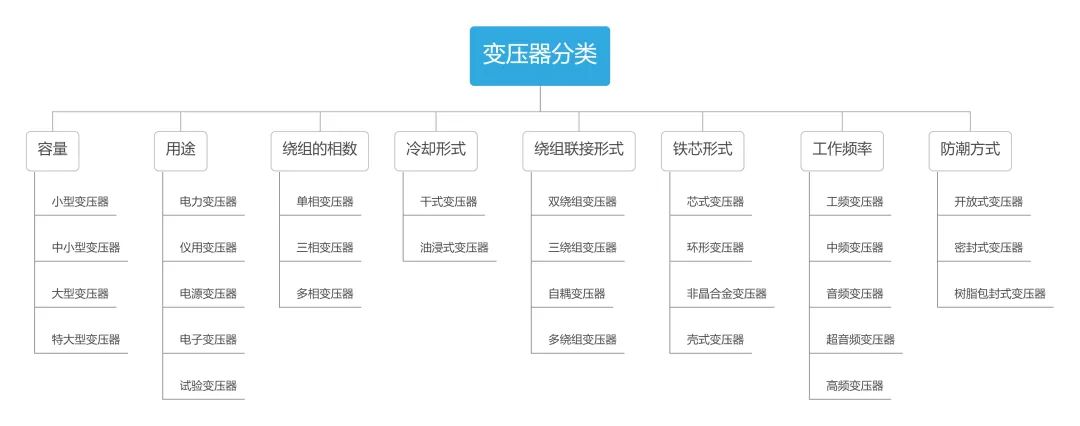

图07 | 变压器的分类
