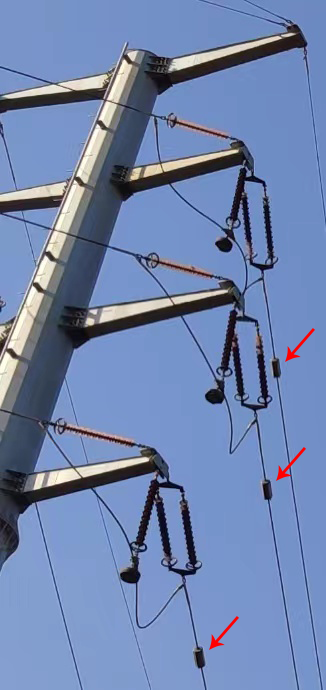

大伙知道安装在导线的这个小盒子是什么吗？

是防振锤？驱鸟装置？还是防雷装置？

都不是，

这个玩意叫“分布式故障监测装置”，

故障监测装置由监测终端及数据中心站组成，

严格来讲，

卡在导线上的装置叫“监测终端”，

监测终端收集信号后通过无线通信传输给数据中心站。

数据中心站分析数据后得出结论。

故障监测装置分类如下：

按导线温度分：普通型、高温型、低温型。

按供电方式分：感应取电、太阳能型、复合型。

按应用场景分：交流型、直流型。

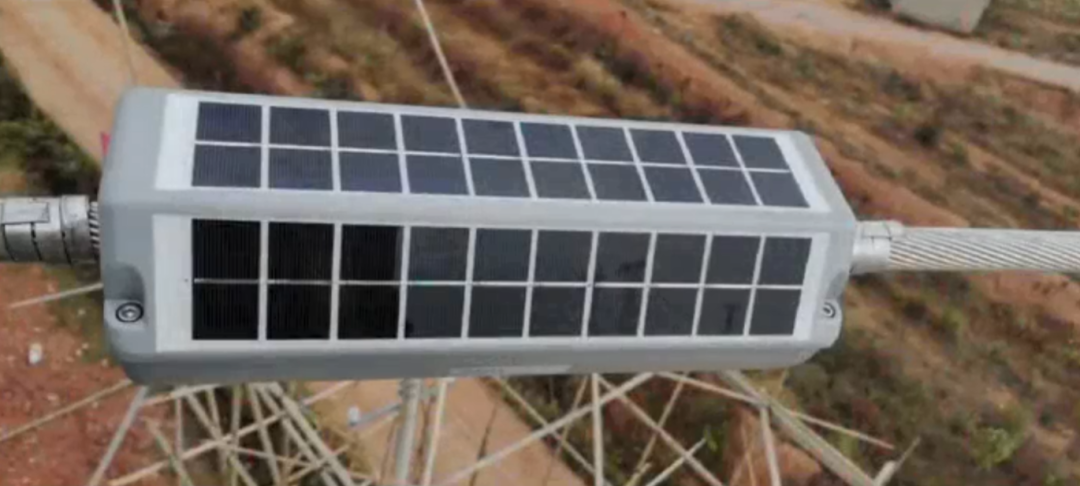

▲太阳能取电

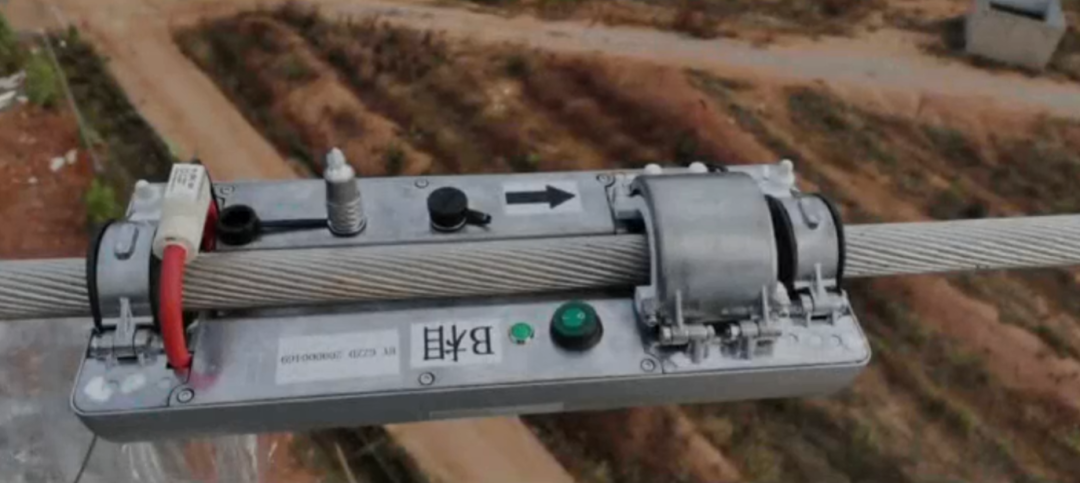

▲拆开后长这样

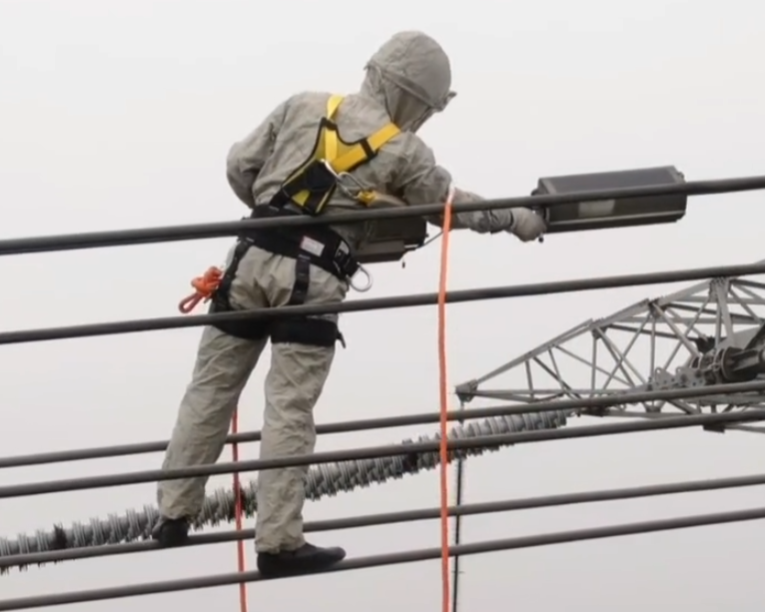

安装位置：

对于  直线杆塔，

应安装在距悬垂线夹出口处2.5m左右的导线上，

或距离防震锤0.5m左右；

对于  耐张塔，

监测终端可安装于耐张线夹与防振锤之间；

对于  多分裂导线，

监测终端宜安装于其中一根子导线上。

对于  垂直及错开排列多分裂导线，

监测终端宜安装在最上方子导线上；

对于  最上方水平排列多分裂导线，

监测终端宜安装在内侧子导线上；

为什么要安装故障监测装置呢？

假设线路没有安装故障监测，

线路发生故障后，

线路运维人员就得大海捞针一样逐基排查。

何况正如咱们上文讲过，

架空线路大部分的铁塔位置都是：

深山大川、崇山峻岭，

天罡地火、险象环生！！！

（不好意思，有点夸张了）

等你找到故障点后，

黄花菜都凉了！

▲ 没故障监测装置排查故障

但是当你安装故障监测装置后，

能立即知道故障地点，

故障定位极速准确，

能极大缓解故障巡查和抢修的压力，

提升电网供电可靠性。

故障定位可分为区间定位和精确定位，

一般是根据区间定位推测大致位置，

再根据精确定位锁定精确位置。

一、故障区间定位方法

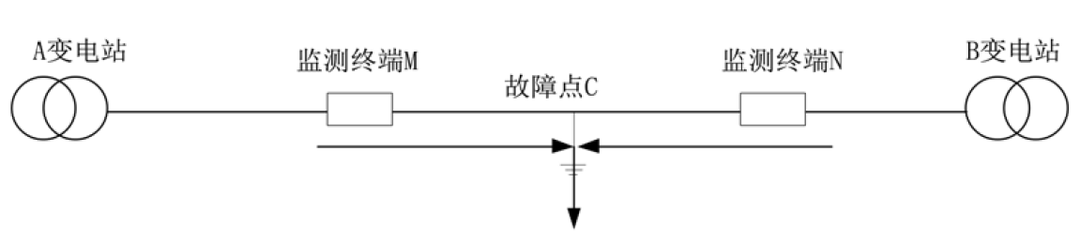

1、故障点位于区间内

监测终端分布安装于交流输电线路M和N位置，

装置安装方向均朝B变电站方向，

如下图所示：

故障发生在M和N区间内C点处。

故障发生后，

短路电流均由母线流向线路故障点C，

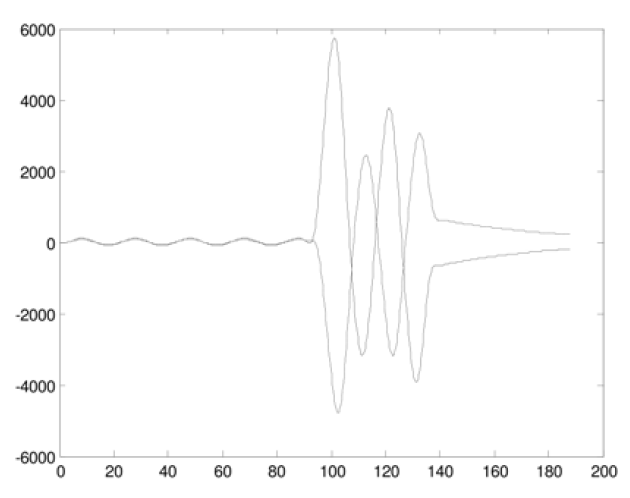

所以监测终端M处与监测终端N处所监测到的短路电流相位相反，

如下所示：

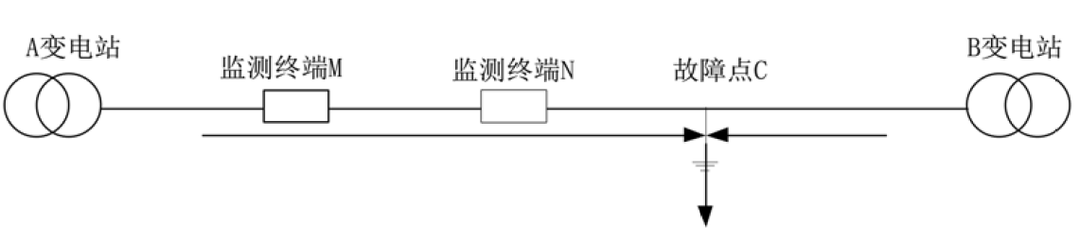

2、故障点位于区间外

监测终端分布安装于交流输电线路M和N位置，

装置安装方向均朝B变电站方向，

如下图所示：

故障发生在M和N点区间外一侧的C点处。

故障发生后，

短路电流均由母线流向线路故障点C，

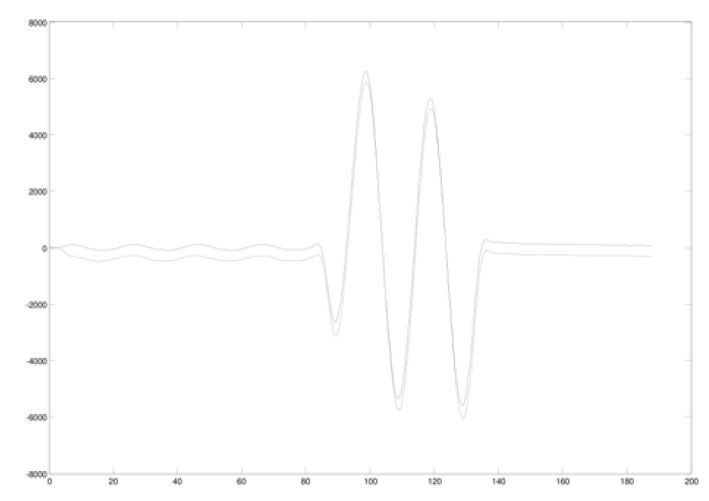

所以监测终端M处与监测终端N处所监测到的短路电流相位相同，

如下图所示：

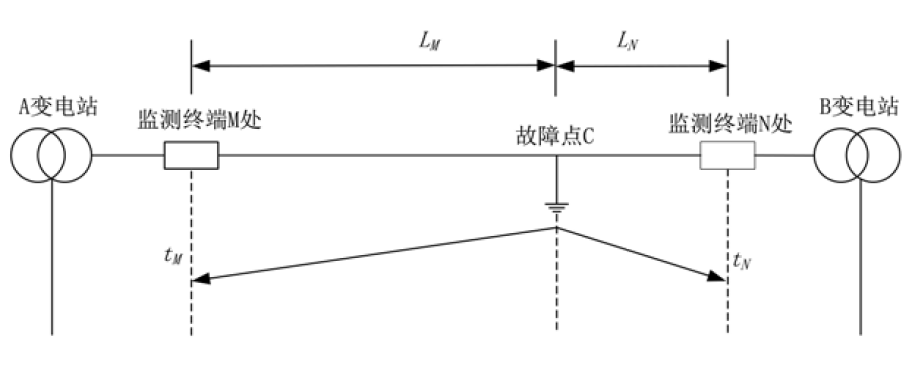

二、故障精确定位方法

无论故障点在区间内还是在区间外，

因为行波的速度是恒定的，

均可以通过行波到达监测终端的时间差，

来计算故障点的具体位置，

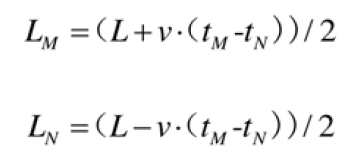

原理如下图所示：

三、单端定位方法

上述均是通过两个终端来定位故障，

其实如果只有一个终端也是可以定位的，

只是效果不如多个终端准确。

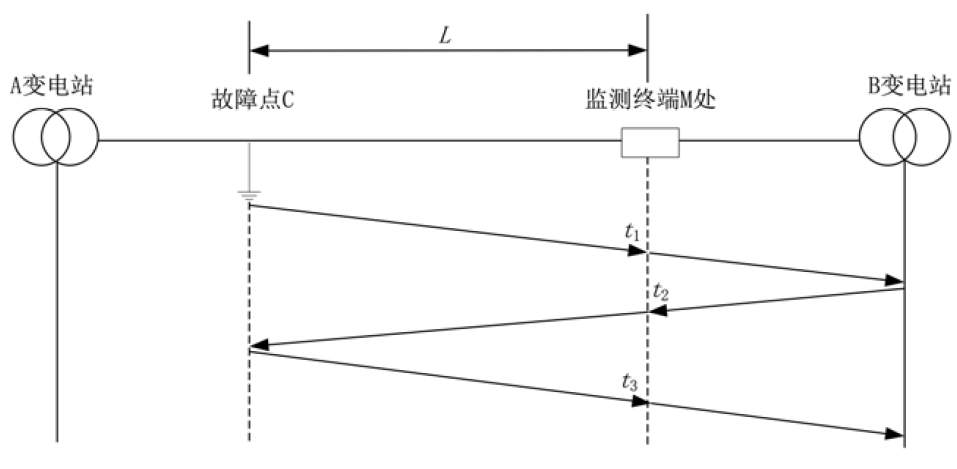

方法1：

如下图所示：

M点为装有监测终端的监测点，

故障点发生在A变电站和M之间的C点处。

由故障点产生的行波以速度v沿输电线路向B变电站传播，

并在B变电站和C之间来回反射，

监测终端M记录故障行波通过该监测点处的时刻，

即可构成单端行波故障定位。

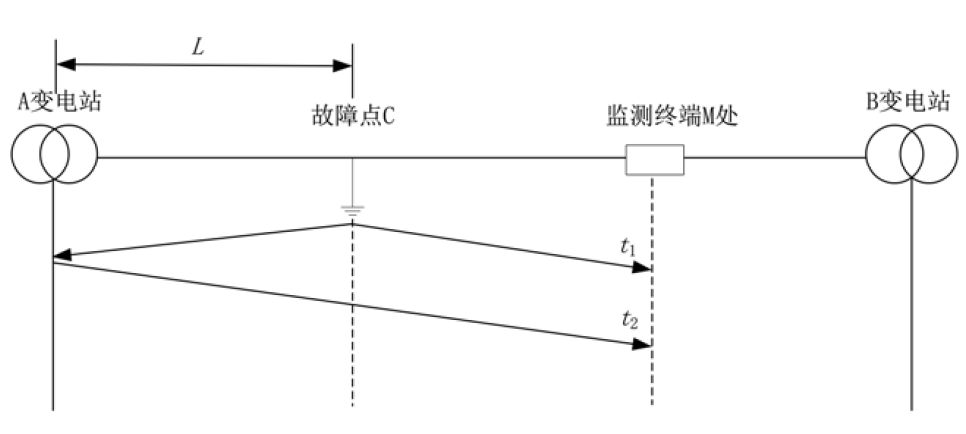

方法2：

如图A.11所示，

M点为装有监测终端的监测点，

故障点发生在A变电站和M之间的C点处。

由故障点产生的行波以速度v

沿输电线路向两端变电站传播，

并在A变电站反射，

监测终端M记录故障行波通过该监测点处的时刻，

即可构成单端行波故障定位。
