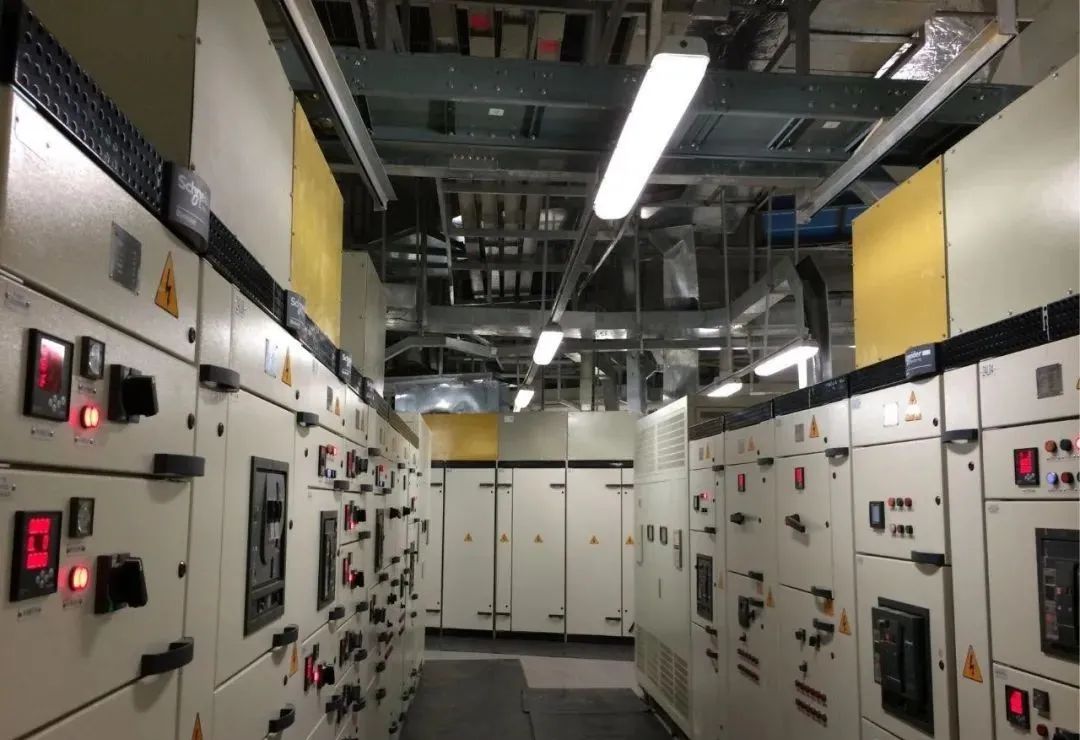

什么是配电室？配电室是指10kV及以下电压等级设备的设施，分为高压配电室和低压配电室。高压配电室一般指6kV－10kV高压开关室；低压配电室一般指10kV或35kV站用变出线的400V配电室。
简单来说：就是引入电源不经过电力变压器变换，直接以同等级电压重新分配给附近的变电所或者供给给各用电设备的电能供配电场所 称之为 配电所（站）。其实，最直白的理解就是插排的道理，下端接用户多了，不够分了，需要多点节点。下面基于工程实例，图文解读10kV配电室内的高压设备、变压器、低压设备、直流设备、电缆、母线，看看分别都包含了什么设备。

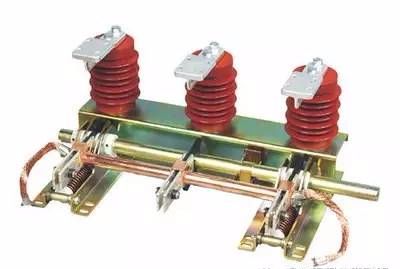

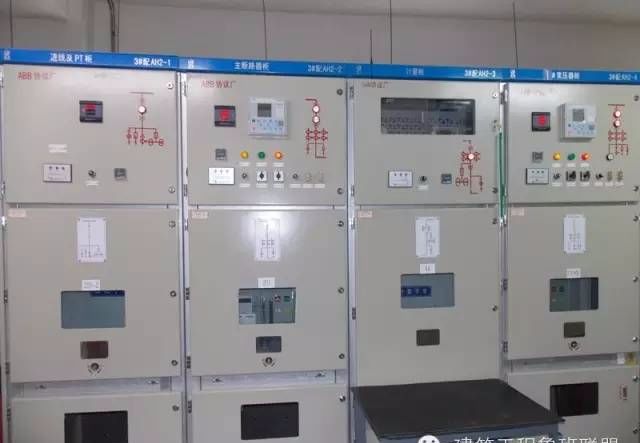

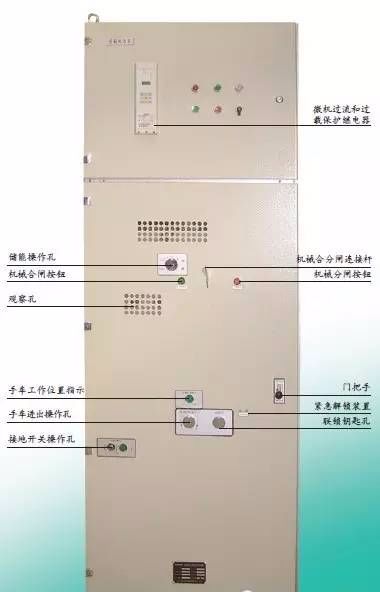

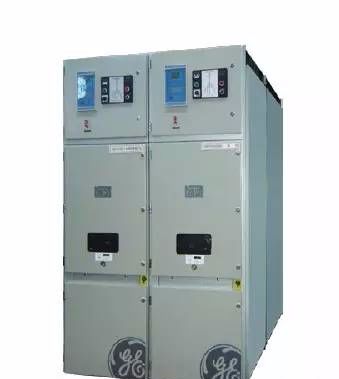

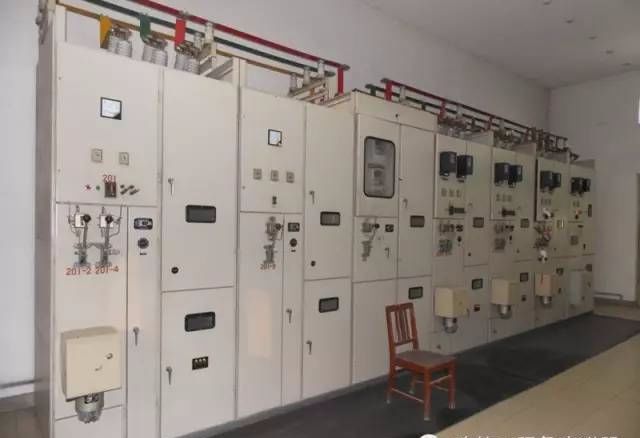

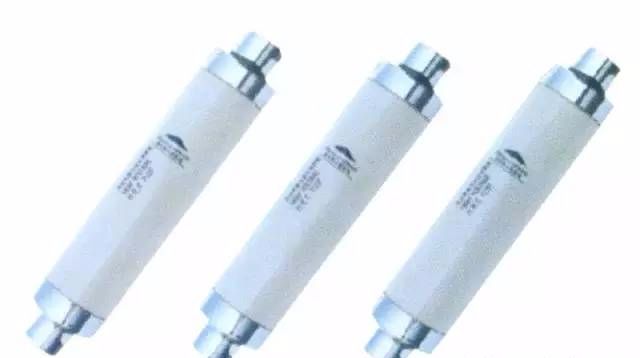

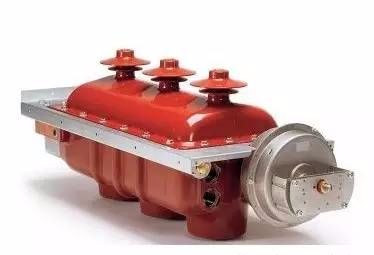

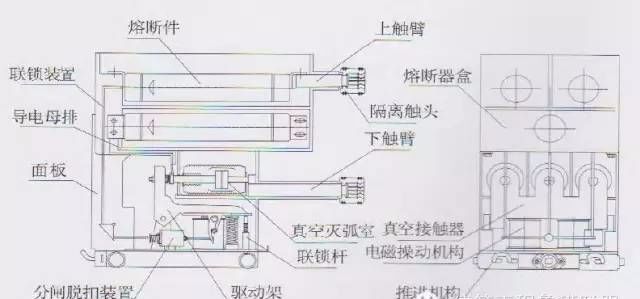

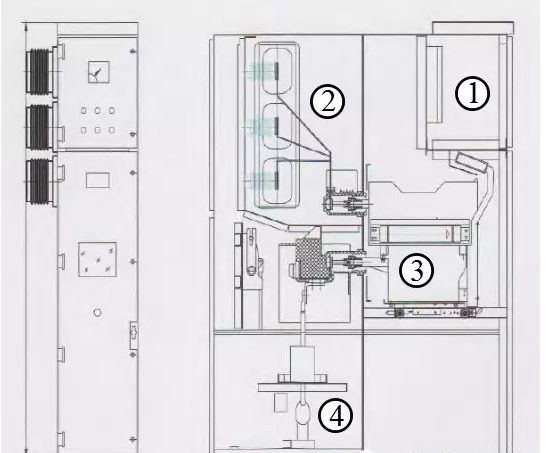

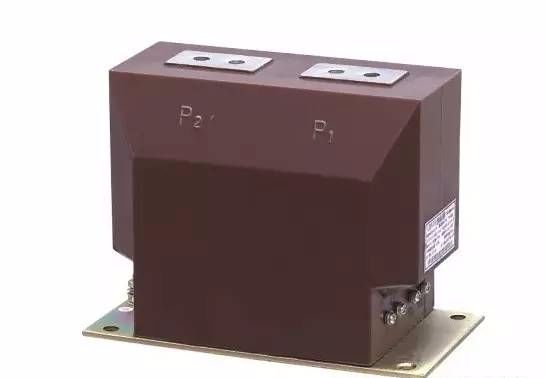

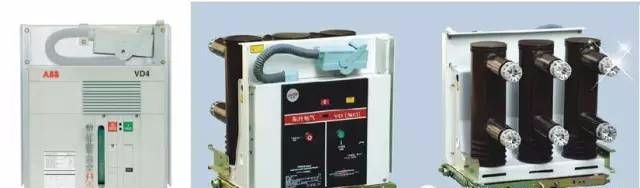

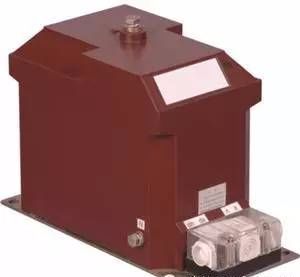

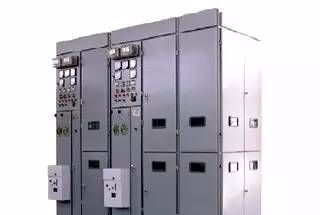

用于低基配电室或变压器容量小于1250kVA的高基配电室。常用配电柜型号：HXGN15-12、Safe-Ring（ABB）、SM6（施耐德）1开关间隔；2母线间隔；3电缆间隔；4操作机构间隔；5控制保护间隔用于高基配电室内（一般单台变压器容量大于1250kVA以上使用）。常用型号：KYN28-12，UniGear ZS1（ABB）、Mvnex（施耐德）2、高压断路器（ABB-VD4、国产-VS1 、施耐德-EV12s ）高压负荷开关具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。高压负荷开关具有简单的灭弧装置，能通断一定的负荷电流和过负荷电流，但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。环氧树脂真空浇注支柱式结构电流互感器 用于电流、电能测量和继电保护用。常用变比：100/5、150/5、200/5、250/5等测量精度：计量用（0.2、0.5、0.2S、0.5S）；保护用（5P10、10P10）环氧树脂浇注式电压互感器把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。当电路中发生触电或漏电故障时，互感器二次侧输出零序电流，使所接二次线路上的设备保护动作。利用氧化锌良好的非线性伏安特性，在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。熔断器是最简单的保护电器，它用来保护电气设备免受过载和短路电流的损害。使用于12kV及以下交流50Hz的电力系统中，可与各种型号高压开关柜配套使用，亦可作为高压电器设备检修时接地保护用。综合保护装置概念：集保护、测量、监视、控制、人机接口、通信等多种功能于一体；代替了各种常规继电器和测量仪表，节省了大量的安装空间和控制电缆。安装位置：进线柜、出线柜、母联柜（有断路器的柜内）。- 过流保护：短时间的电流增大，一会儿就恢复了不断电，如无法恢复就断电。（时间）
- 零序保护：测量通过三相的线电流和，达到预设值时动作。

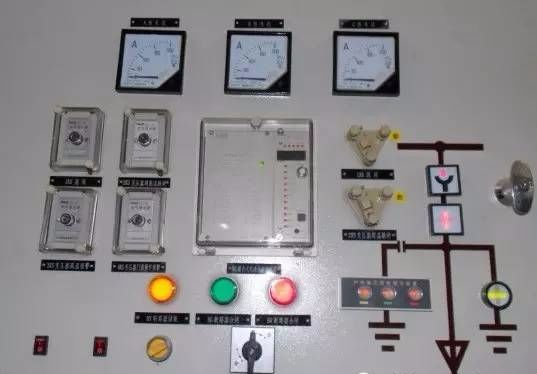

变压器保护信号：变压器高温报警、变压器超温跳闸、变压器开门动作、轻瓦斯、重瓦斯（由变压器引来）1计量表；2信号继电器；3综合保护装置；4检修压板；5位置指示灯；6分合闸状态指示灯；7带电指示器；8照明开关；9加热开关；10手动操作开关；
