重要跨越地段的电力线路，有了它才算上了“双保险”

有读者朋友在后台留言咨询：什么是安全备份线夹？平常都用在哪里，是三跨线路吗？

作为一名在电力金具行业摸爬滚打多年的工程师，今天就来和大家聊聊这个为输电线路提供“双重保护”的重要金具。

一、什么是安全备份线夹？

顾名思义，安全备份线夹就是起到“安全备份”作用的金具。它的设计初衷很简单：在常规耐张线夹之外，为导线再增加一道保护屏障。

·为什么要加这道“备份”？因为在电力输电线路运行中，耐张线夹连接处偶尔会出现断线、过热等隐患。虽然现在的压接工艺有X光检测把关，但仍存在不确定性：

耐张线夹压接可能存在不到位的情况

引流板在受力不合理时可能断裂

载流量计算不当时，铝管导电面积小可能造成线夹发热

多分裂导线中某条导线可能发生异常发热

安全备份线夹的出现，就是为了解决这些潜在风险，在线路出现突发情况时，能够第一时间“握住”导线，防止跌落事故发生。

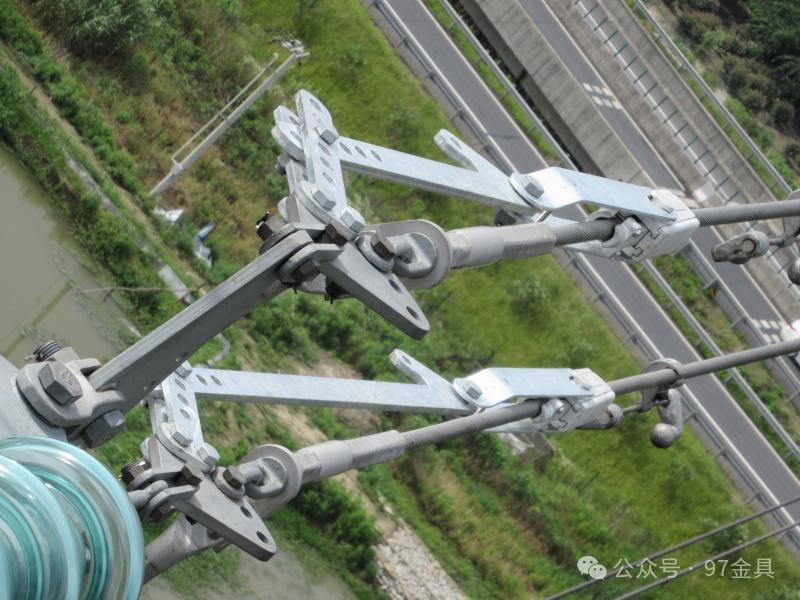

二、用在什么地方？三跨线路是重点！

答案是：是的，安全备份线夹最常用于“三跨”线路。

·所谓“三跨”，指的是：

跨越高速铁路

跨越高速公路

跨越重要输电通道

这些区段一旦发生导线掉落，后果不堪设想——可能导致铁路接触网断电、高速公路中断，甚至引发次生灾害。

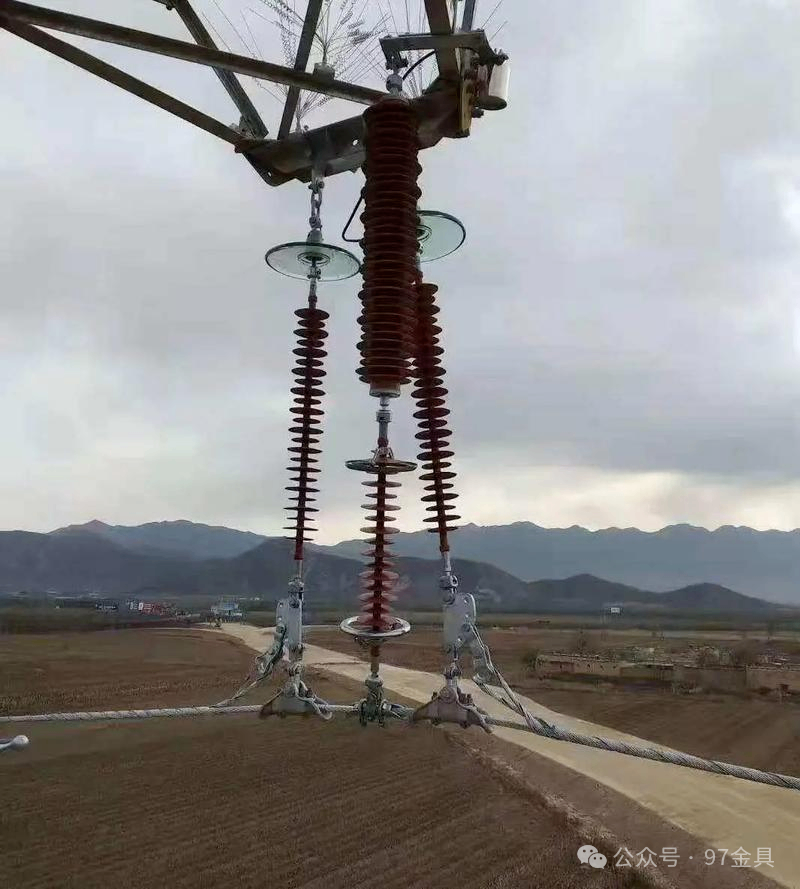

·实际应用中，电力公司也在积极开展“三跨”线路的备份线夹安装工作：

三、安全备份线夹的结构与原理

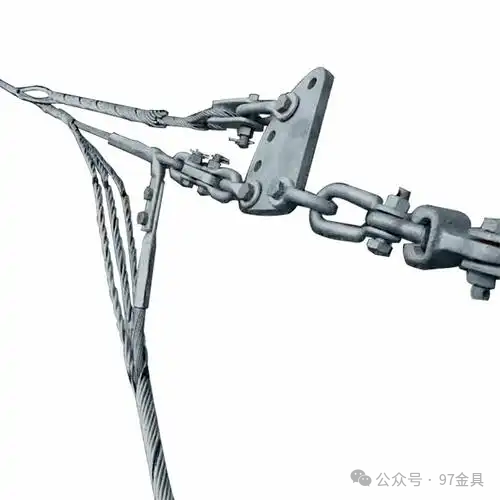

从整体结构上看，安全备份线夹主要由两大系统构成：承力单元和导流单元。承力单元负责在常规耐张线夹失效时“拉住”导线，防止掉线；导流单元则负责构建独立的电流通路，分担电流，避免线夹过热。

1. 承力单元：导线的“第二道保险”

·承力单元是安全备份线夹的核心机械部分，它通过一系列金具串联，连接在主耐张串上，平时不承受全部张力，但一旦主串出现问题，它能迅速承担起握紧导线的任务。其主要部件包括：

U型挂环：这是承力单元与原有耐张串的连接点。它利用原有耐张串中DB调整板的剩余孔位，将整套备份线夹接入金具串中。

心形环：心形环是一个关键过渡金具，它的半圆槽部分为预绞式耐张线夹提供平滑的弯曲支撑，避免导线在受力时产生应力集中而损伤。

耐张线夹（预绞式）：这是承力单元的执行部件。它采用预绞式结构，通过多股铝合金丝预成型螺旋缠绕在导线上，均匀握紧导线，分担部分拉力。

填充条：填充在预绞式耐张线夹之间，使握力更均匀，同时减少微动磨损。

补强接续条：进一步增强握力，并分散应力集中，提升整体的抗疲劳性能。

这一套组合拳，确保了即使在主耐张线夹失效的极端情况下，导线依然能被牢牢抓住，避免跌落。

2. 导流单元：解决发热问题的“分流器”

3. 设计原理深度解析

以预绞式结构为例，它是如何实现“备份”的？

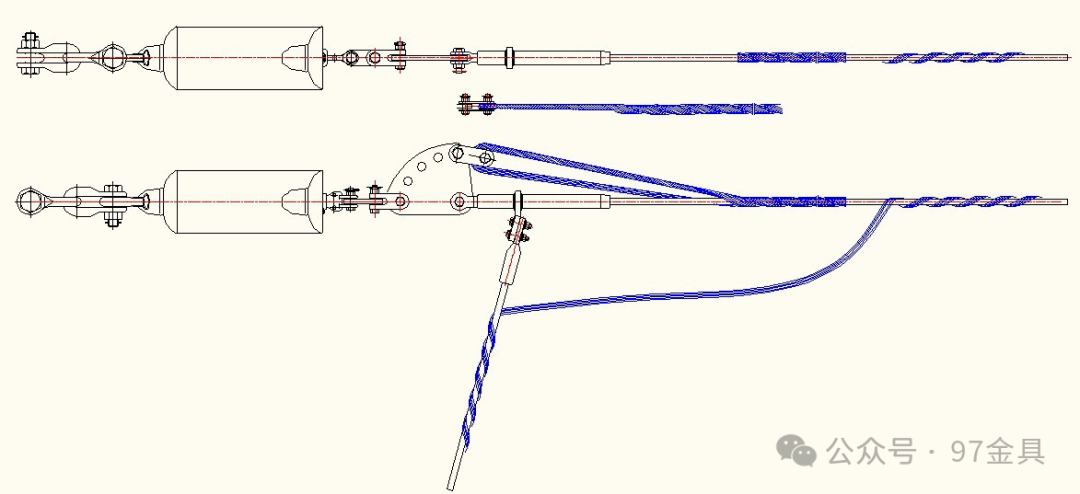

依托原有耐张串中DB调整板的剩余孔位，通过U型挂环连接心形环，再连接到预绞式耐张线夹。预绞式结构均匀握紧导线，分担部分拉力。这样做的好处是：应力分布均匀，不损伤导线，同时提高了导线的抗振能力，大大延长使用寿命。

四、另一种选择：抽匣式结构

除了预绞式，还有抽匣式结构的安全备份线夹。

这种结构的核心是楔形自锁原理：依靠内部的楔形结构提供对导线的握力，一旦导线有滑脱趋势，自锁机构会越拉越紧，防止导线突然断裂掉线。

同样，它也是通过原有耐张串的金具剩余孔位，连接在金具串上，与主耐张线夹形成并联关系。

五、结语

安全备份线夹虽然不像导线、铁塔那样“显眼”，却在关键时刻守护着电网的安全运行。特别是在三跨等重要地段，它就是那道看不见的“安全双保险”。

随着电网对安全运行要求的不断提高，以及T/CSEE 0128—2019等标准的实施，安全备份线夹的应用会越来越规范、越来越广泛。
