脱扣曲线，又称脱扣特性曲线，是表征断路器脱扣器动作特性的关键曲线，本质是“电流-脱扣时间”的对应关系，反映了断路器在不同过载电流倍数下，触发脱扣（断开电路）的时间规律，遵循“反时限特性”——即过载电流越大，脱扣动作时间越短；过载电流越小，脱扣动作时间越长，这一特性完美贴合线路实际过载发热的规律，既能避免轻微过载误跳闸，又能在严重过载、短路时快速切断电路。

需要注意的是，脱扣曲线的定义需遵循相关标准，其中IEC 60898（微型断路器）、GB 10963等标准明确规定了不同类型脱扣曲线的脱扣电流范围，是选型的核心依据。

1.A型脱扣曲线：小众专用，适配敏感电子回路：

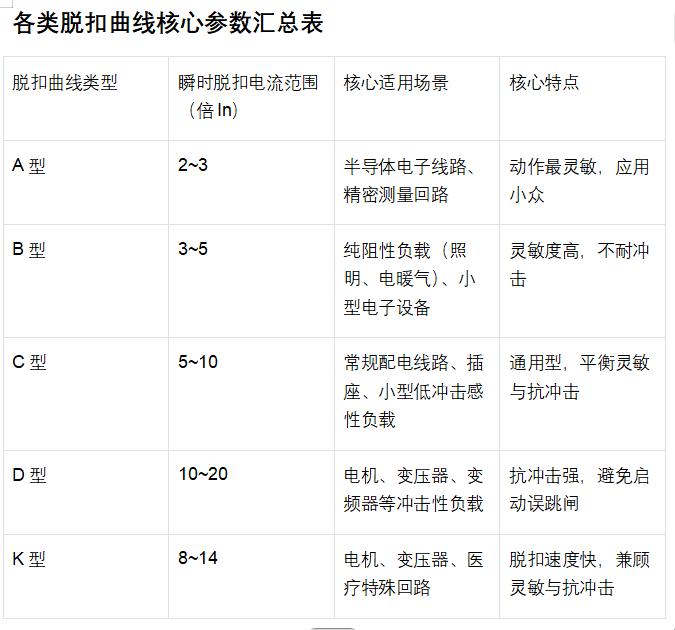

瞬时脱扣电流范围为额定电流（In）的2~3倍，是动作最灵敏的一类曲线，主要用于保护半导体电子线路、带小功率电源变压器的测量回路，或线路较长、电流较小的精密电子系统。由于其脱扣灵敏度极高，不适用于有启动冲击电流的设备，在普通民用、工业场景中应用较少，仅在电子设备保护等特殊场景使用。

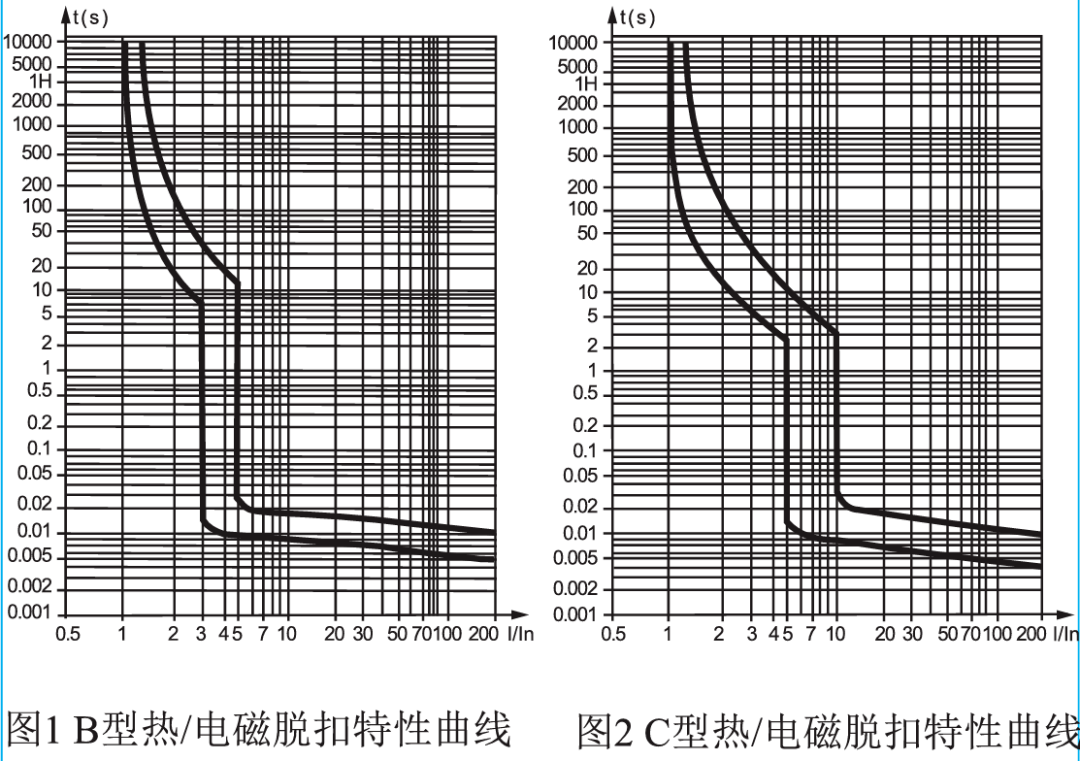

2.B型脱扣曲线：灵敏保护，适配纯阻性负载
瞬时脱扣电流范围为3~5倍In，保护动作灵敏，专门适配纯阻性负载回路——即用电设备运行时无明显冲击电流，电流平稳，如照明灯具（LED灯、节能灯）、电暖气、电阻炉、小型电子设备（电脑、UPS）等。此外，B型曲线也可用于变压器侧的二次回路保护，能快速响应短路故障，避免电子设备因短路损坏，但需注意避开有启动冲击的负载，否则易出现误跳闸。

3.C型脱扣曲线：通用适配，应用最广泛
瞬时脱扣电流范围为5~10倍In，是平衡了保护灵敏度与抗冲击能力的“通用型”曲线，也是民用、一般工业现场应用最广泛的类型。其核心适配常规感性负载与配电线路，包括：住宅、办公楼的配电箱进线回路、普通插座回路、风机盘管、小型风机等启动冲击较小的感性负载，既能应对线路短路时的大电流快速脱扣，又能耐受普通设备启动时的轻微冲击电流，避免误跳闸。

需要注意的是，C型曲线虽通用，但不适用于启动冲击较大的设备（如大功率电机），否则会因启动电流超过脱扣范围导致频繁误跳闸。

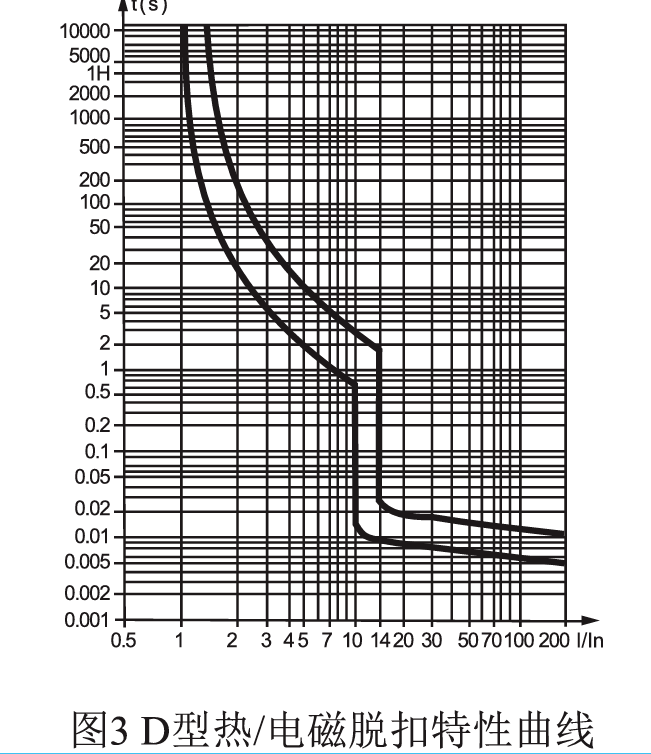

补充说明：塑壳断路器无固定瞬时脱扣型式，常规瞬时脱扣电流为10~12倍In，针对电机等冲击性负载，可通过加装脱扣附件将瞬时脱扣电流提升至14倍以上，刚好避开电机启动时的冲击电流（约为启动电流的2倍），兼顾保护可靠性与抗冲击性。

脱扣曲线选型的核心原则是“负载特性决定曲线类型”，无需盲目追求高端型号，只需结合负载类型、回路重要性、环境条件，按以下3步操作，即可实现精准匹配，同时兼顾安全性与经济性。

选型的前提是清晰区分负载的电气特性，重点关注“是否有启动冲击电流”“负载类型（阻性/感性/冲击性）”，这是决定脱扣曲线类型的核心：

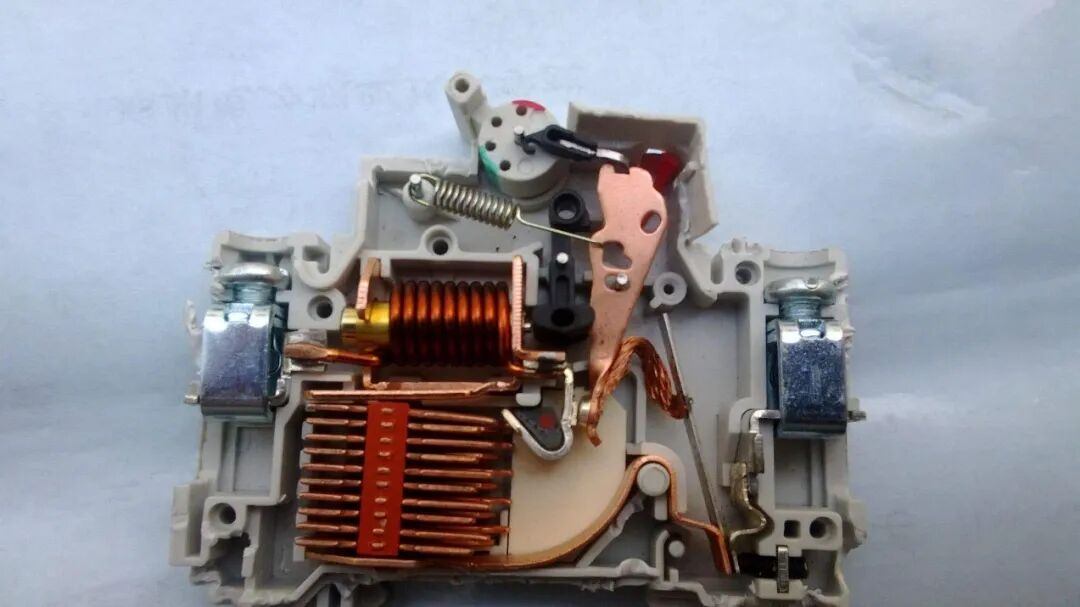

断路器的脱扣器类型（电磁式、热磁式、电子式）与脱扣曲线相辅相成，不同脱扣器的保护功能不同，需结合曲线类型协同选型，避免保护失效或误动：

实际应用中，环境条件和系统参数会影响脱扣曲线的动作特性，需进行针对性修正，避免选型偏差：
