变配电工程竣工验收时，往往都会提到配电室出入口挡鼠板的设置问题，尤其是挡鼠板的制作材质和高度，业内有一定争议。
一、挡鼠板的设置要求
《20kV及以下变电所设计规范》GB 50053-2013
6.2.4 变压器室、配电室、电容器室等房间应设置防止雨、雪和蛇、鼠等小动物从采光窗、通风窗、门、电缆沟等处进入室内的设施。6.2.4 配电室、控制室和值班室可以开窗，这样对采光、通风等有利，变压器室和电容器室需要有良好的自然通风，但通风、采光均必须采取防止小动物进入的措施。除门、窗需要采取防止小动物进入的措施外，还应对电缆、电线用的管沟、槽等出、入口处采取防止小动物进入的措施，以防止老鼠咬坏电缆，防止蛇、猫等造成电气设备的短路。防止雨、雪进入室内是为了保证电气设备运行的安全。小动物是指麻雀、老鼠、猫、蛇等，也包括可能引起电气设备事故的比较大的飞虫。规范中本条文明确规定了配电室的门、窗和电缆沟等处应采取防止小动物进入室内的措施，配电室的出入口通常采用设置挡鼠板的方式以防止蛇鼠等小动物进入室内，但规范中并没有对挡鼠板的尺寸与材质做出明确要求与规定，以至于在个别项目中采取木板制作挡鼠板，显然是不合适的。
二、挡鼠板的设置规定
尽管相关规范中对挡鼠板的制作材质及高度并无具体规定，但相关国家标准图集及地方标准提出了明确做法与规定。
07J912-1 《变配电所建筑构造》

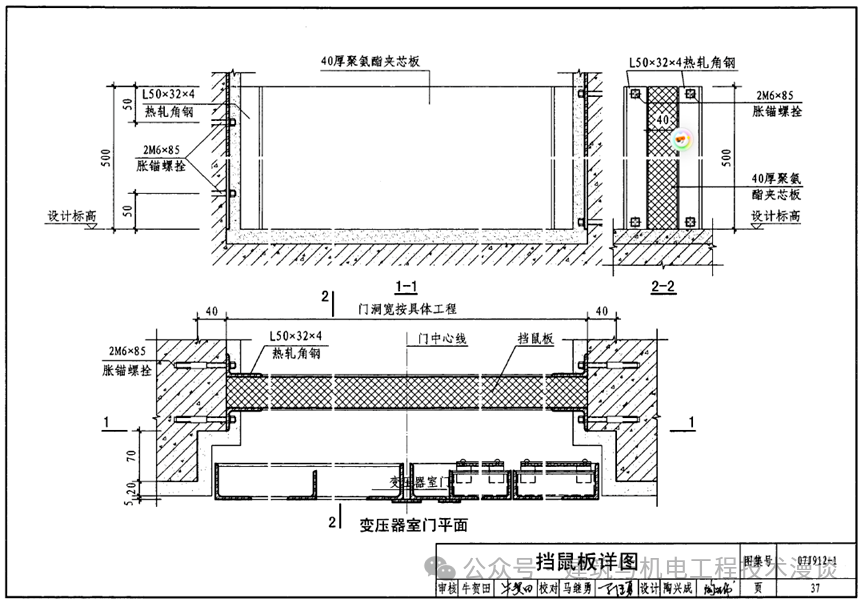

国家标准图集07J912-1《变配电所建筑构造》中对挡鼠板的设置提供了具体做法，详见下图。
工程中可以参照此图集进行挡鼠板的制作，满足《20kV及以下变电所设计规范》GB 50053-2013第6.2.4条的规定。
《南方电网公司配网安健环设施标准》

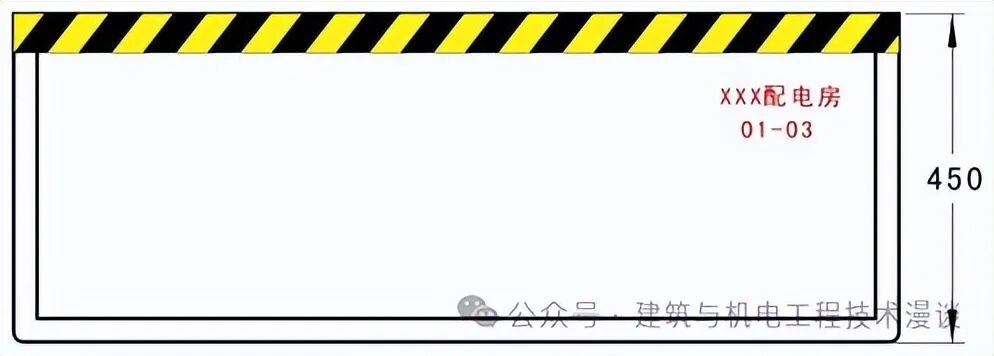

a）为防止小动物短路故障引发的电气事故，在各户内电房、电缆室等出人口处，应装设防小动物挡板。b）防小动物挡板宜采用不锈钢、铝合金等不易生锈、变形的材料制造，其上部应设有防止绊跤线标志，标志线宽应为80mm左右。c）为便于运行管理，当单个电房内的防小动物挡板多于一块时，应在防小动物挡板的右上角用红色字标出运行编号。d）防小动物挡板的基本尺寸如图63所示，在现场应用时，可根据实际情况作适当调整。
- 宜采用不锈钢、铝合金等不易生锈、变形的材料制造，其上部应设有防止绊跤线标志，标志线宽应为80mm左右；
南方电网企业标准中对挡鼠板的设置要求与国家标准图集07J912-1《变配电所建筑构造》基本一致。
北京市地方标准
《配电室安全管理规范》DB11/T 527-2021
6.3.9 配电室门、窗及安全出口的设置应符合GB 50053、GB 50352 等的要求，出入口应设置高度不低于400mm的防小动物挡板并采取其他防鼠措施。
河北省地方标准
《变配电室安全管理规范》DB13/T 5614-2022
变压器室、配电室、电容器室的出入口门应向外开启。同一个防火分区内的变电所，其内部相通的门应为不燃材料制作的双向弹簧门。当变压器室、配电室、电容器室长度大于7.0m时，至少应设2个出入口门。应符合如下要求： ——门、窗采用非燃烧材料制作;且不宜直通含有酸、碱、蒸汽、粉尘和噪声严重的场所；——高压室门应向低压间开，相邻配电室门应双向开启；——门、窗及孔洞应设置防小动物侵入的措施，并遮阳、防雨雪；——出入口应设置高度不低于400mm的防小动物挡板。
江苏省地方标准
《居住区供配电设施施工及验收标准》DB32/T 3963-2020
7.4.1 开关站、配电室出入口应设置高度不低于400mm的防小动物挡板。
安徽省地方标准
《居住区供配电系统技术标准》DB34/T 1469-2021
4.5.3 变电所每层应设置独立的向外开启的门。当设置有两个出口时,其中运输设备门宽不小于1.8m，门高不低于2.7m。独立变电所所有门内侧应设置防止小动物进入所内的活动挡板，挡板高度为0.6m。从相关省市的地方标准来看，大多规定挡鼠板的高度不低于0.4m（安徽省规定为0.6m）。

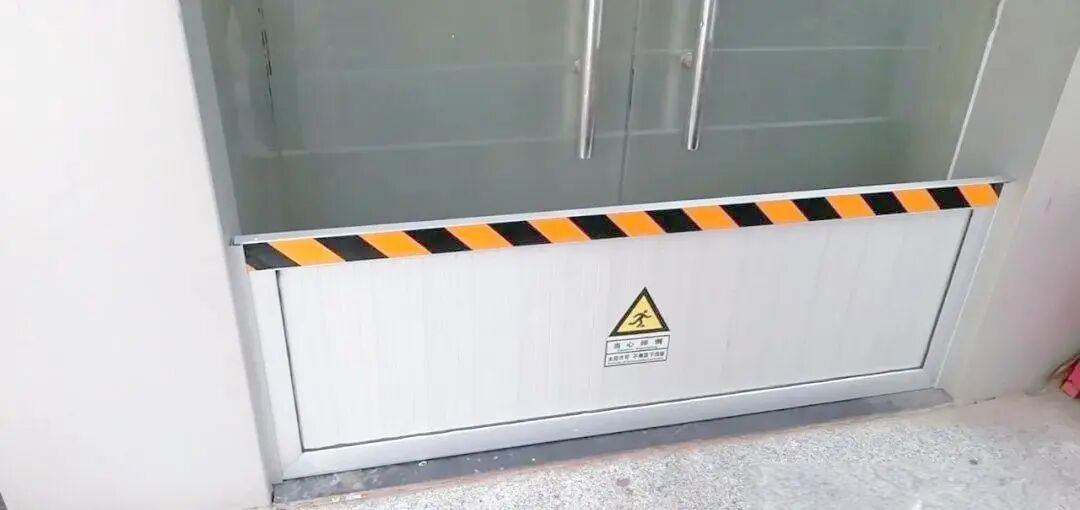

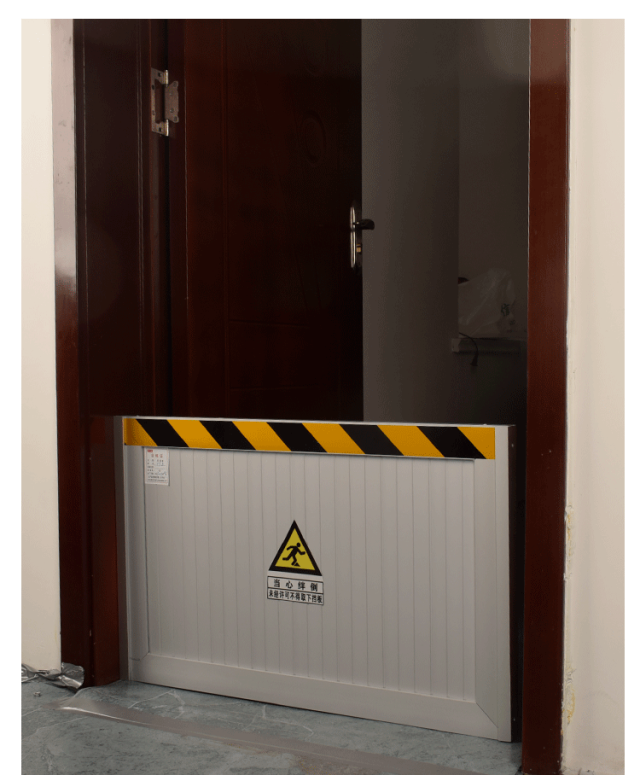

- 高度不低于0.4m（地方标准有规定的按地方标准执行），宽度等同出入口门净宽，并采取有效支撑措施；
- 制作材质为不锈钢、铝合金等金属材质，也可采用聚氨酯夹芯板（燃烧性能等级应不低于B1级）；
