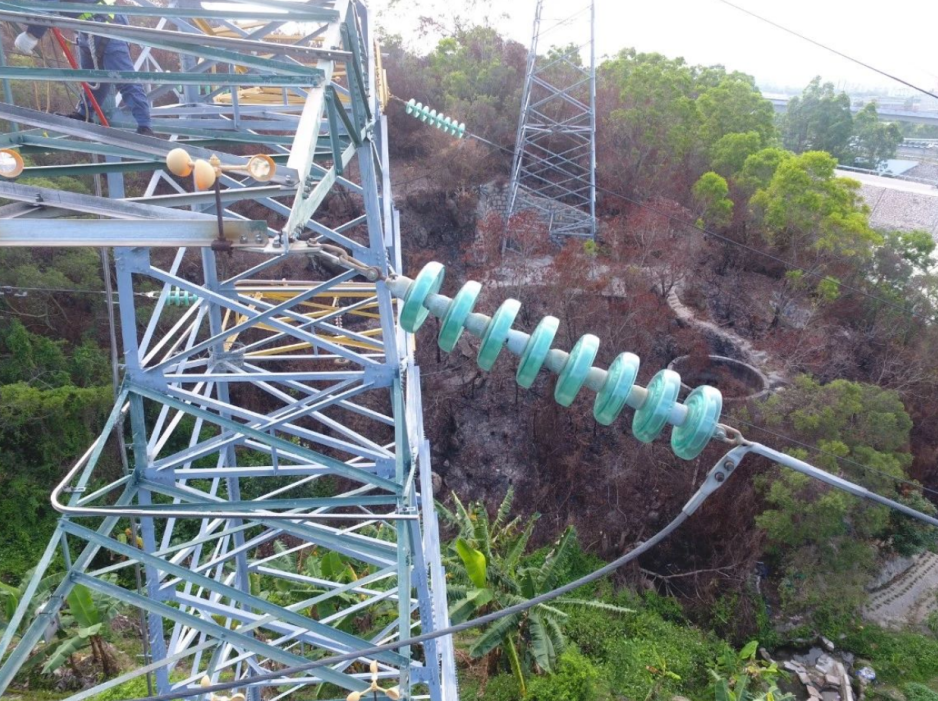

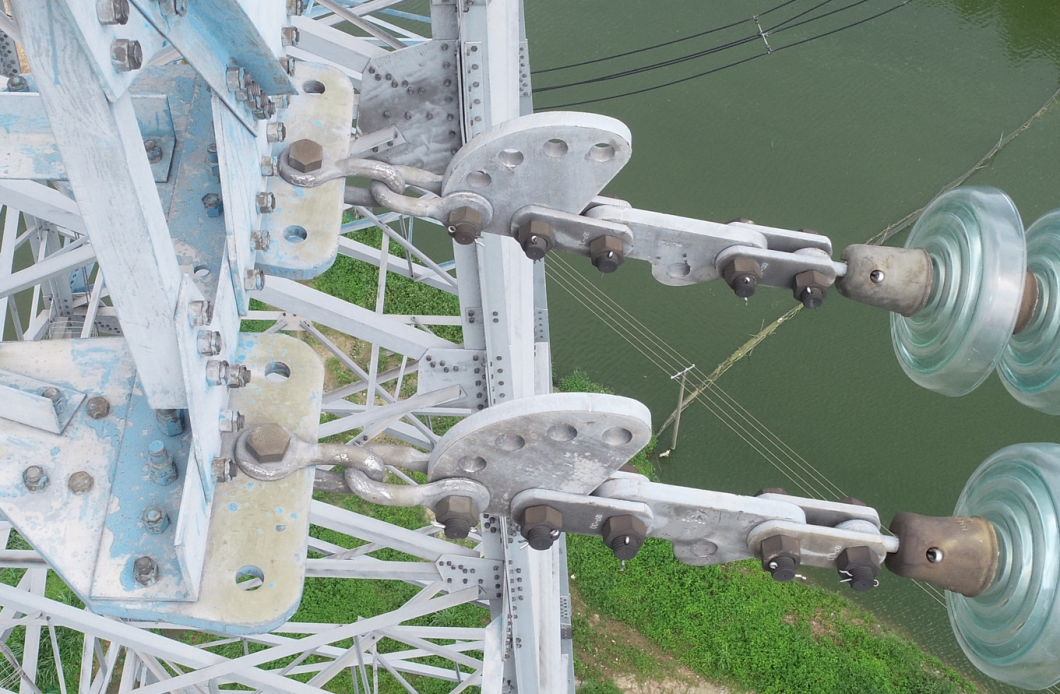

一、U型挂环

该方式为耐张线夹最常规的挂点方式，

与铁塔端的挂线板直接连接。

适用于各电压等级线路工程。

相对于后文的耳轴挂板，

该挂线方式的缺点在于，

作为金具串首件金具，

U型挂环不能自由转动，

需根据工程实际计算出挂线板火曲度数，

从而保证U型挂环与挂线板配合贴切，

否则将发生U型挂环与挂线板相碰、卡死的情况。

导致金具磨损或破坏。

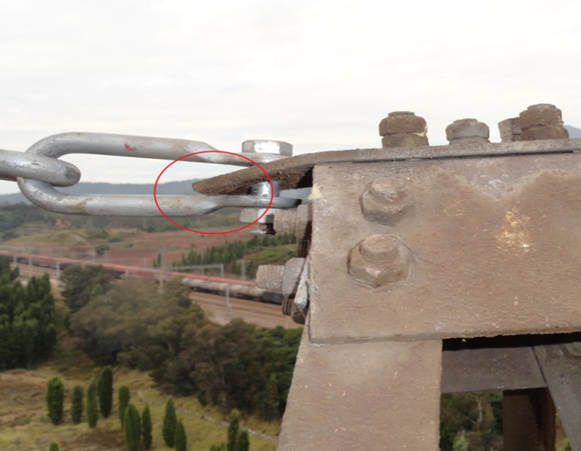

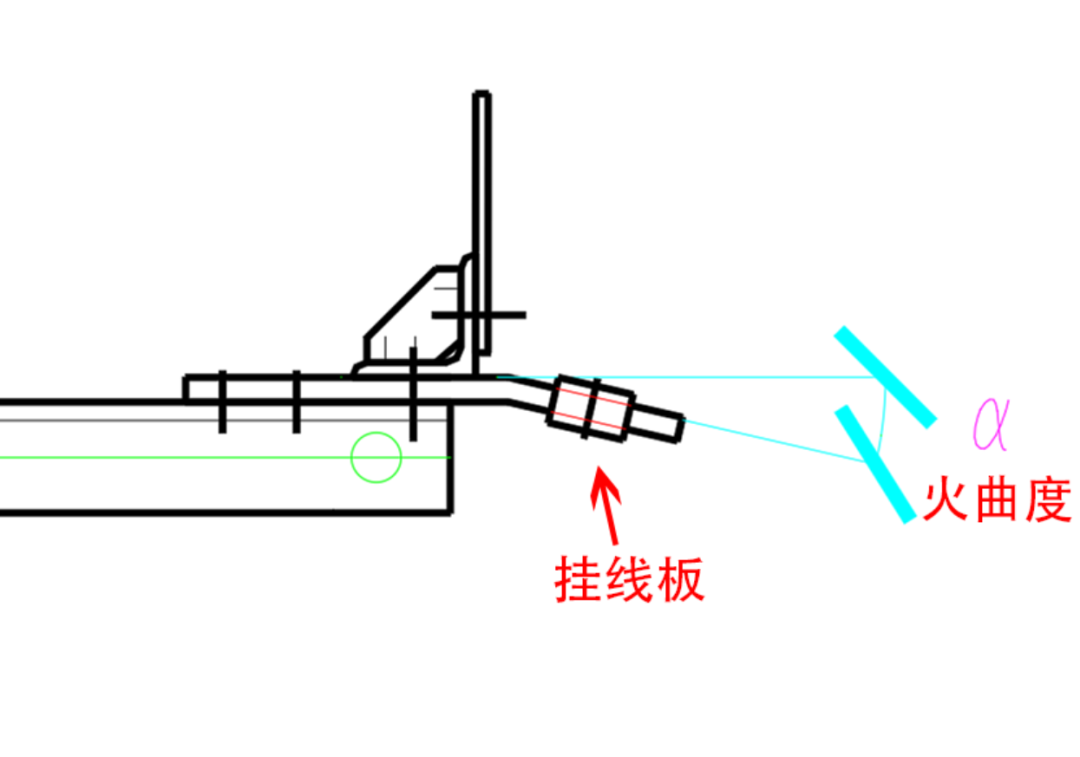

▲ 挂线板火曲度数不合理

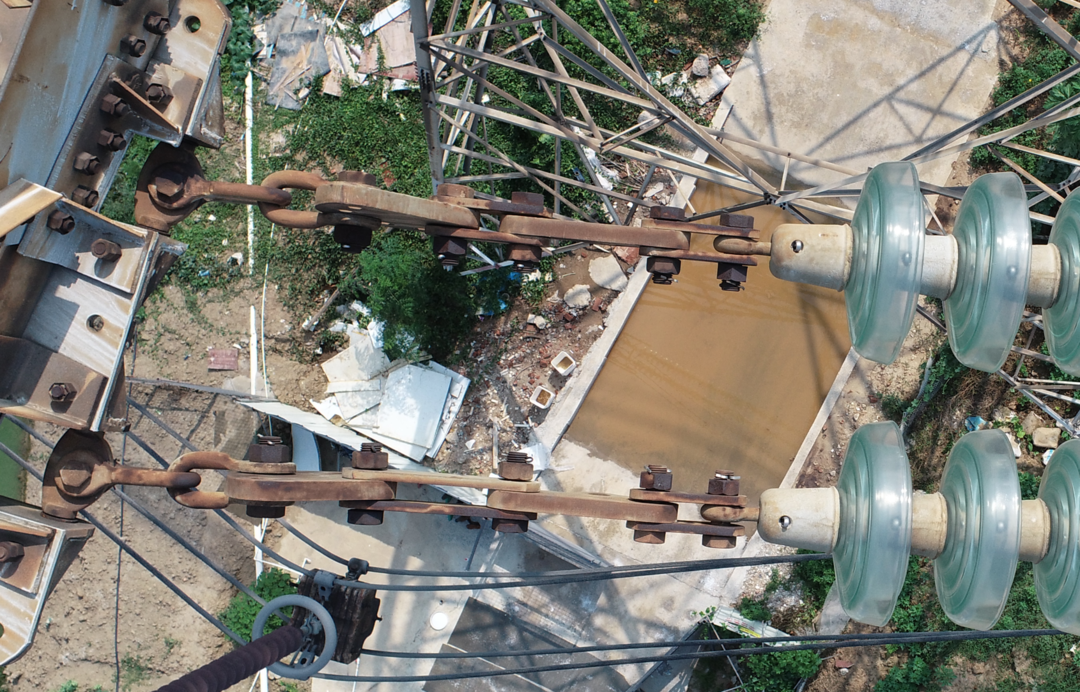

▲ 案例2

二、耳轴挂板

耳轴挂板解决了上文中挂线板或U型环

不能自由转动的问题，

可以沿着轴线上下转动。

避免出现上文因火曲角度导致金具受力不合理问题。

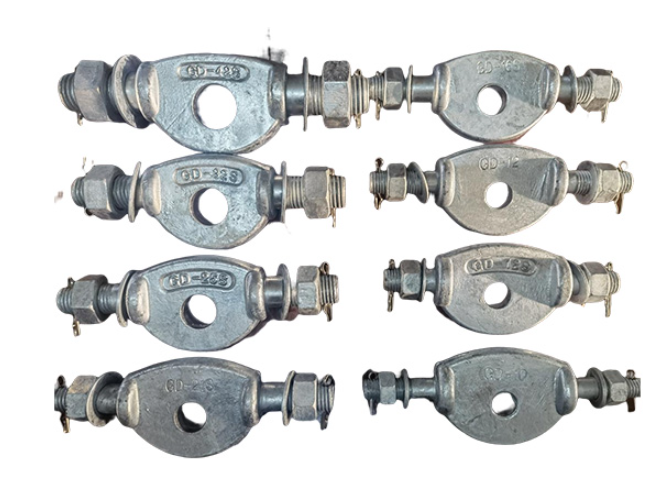

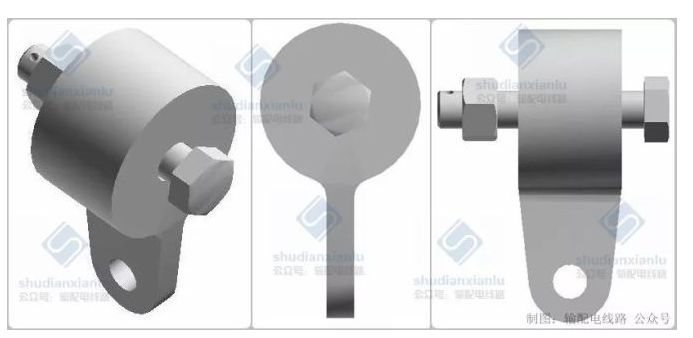

▲ 耳轴挂板

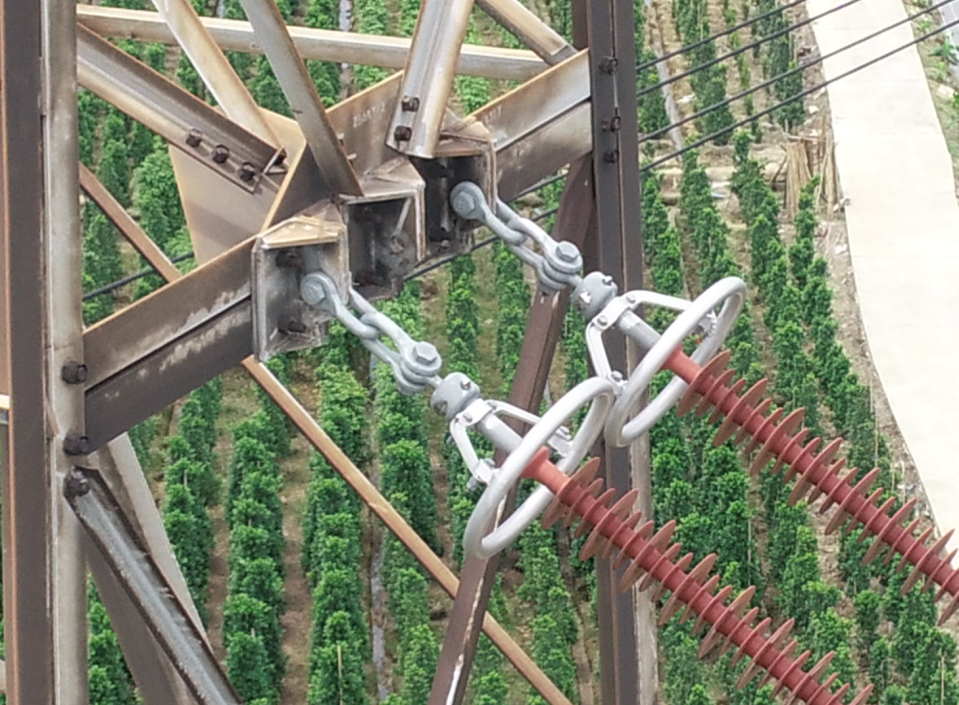

▲ 耳轴挂板与铁塔链接

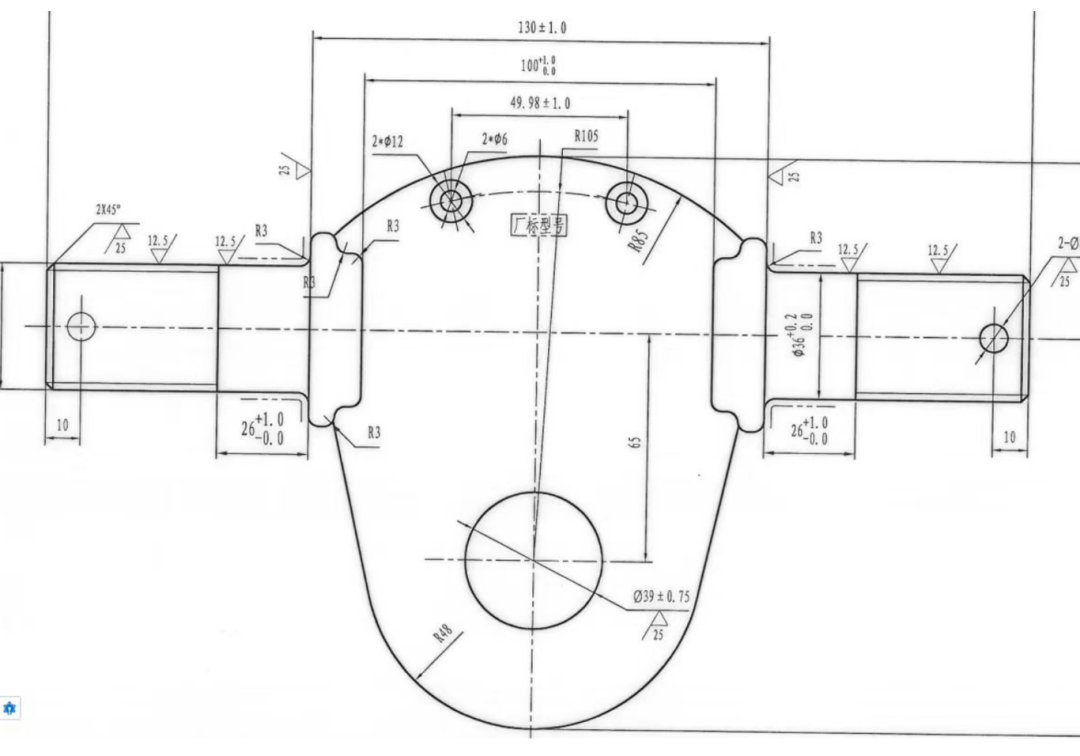

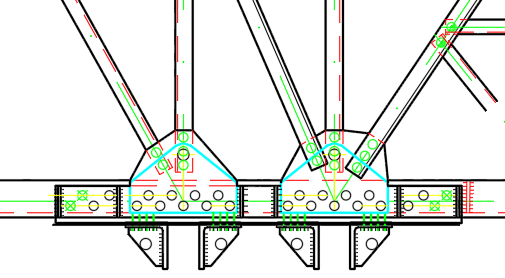

▲ 耳轴挂板挂点图

耳轴挂板也有缺点，

其缺点在于：

1、要在杆塔制造或组立时完成安装，

挂线完毕后无法拆卸和更换。

2、转角度数较大时，

金具串第二个金具可能会和两侧侧板碰撞，

解决方法是采用偏心更长的耳轴挂板。

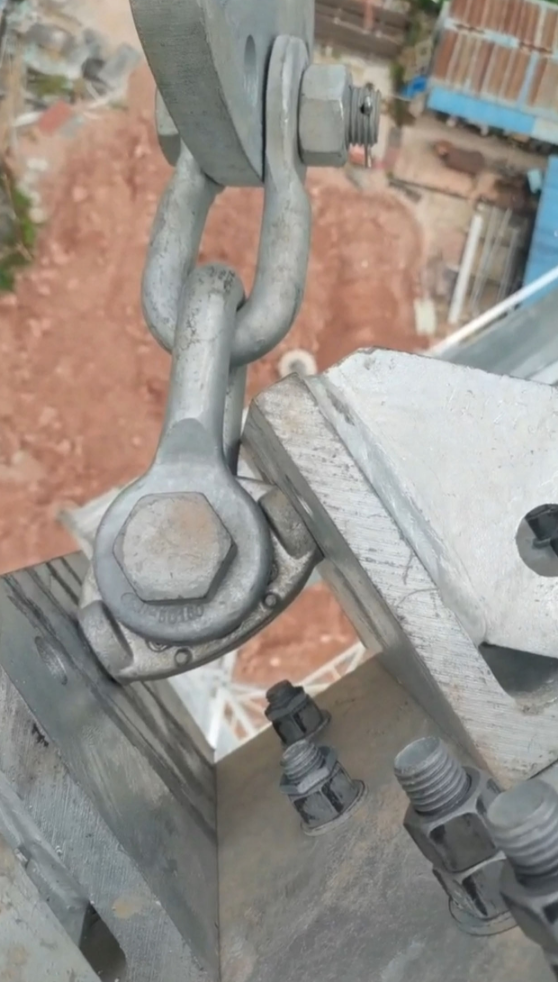

▲ U型环与侧板碰撞

▲ 特殊的耳轴挂板

一、U型螺丝

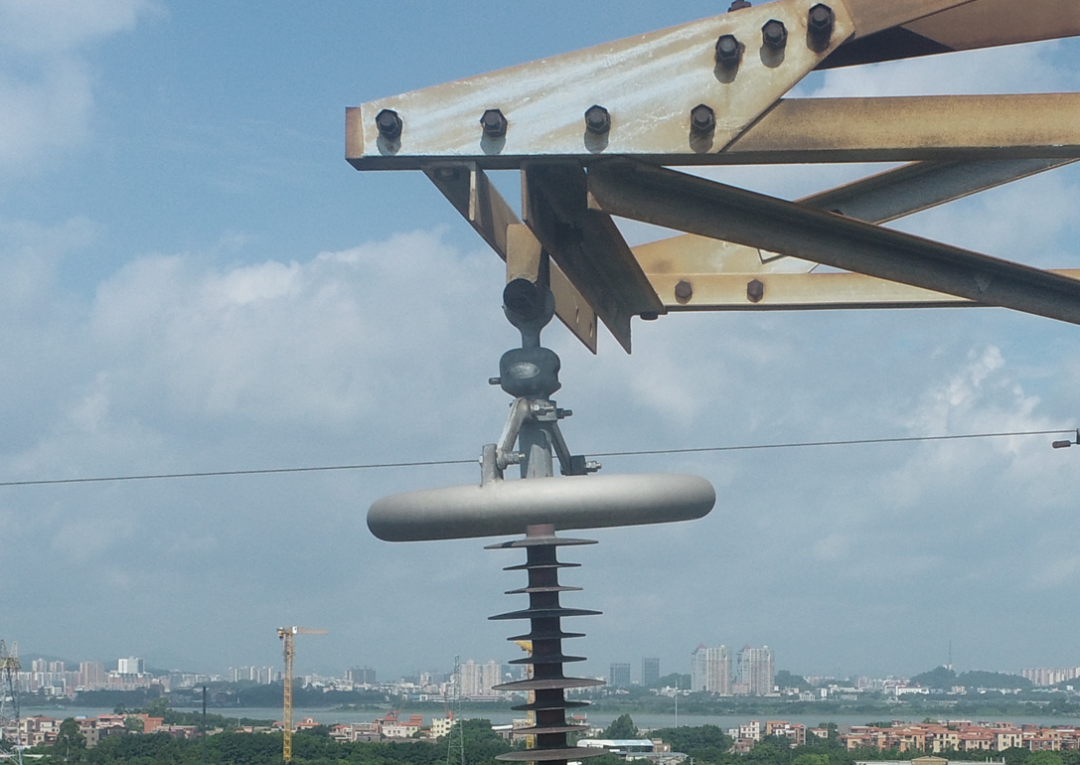

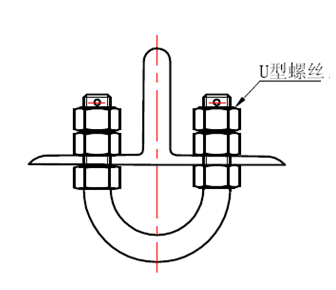

▲ U型螺丝连接

U型螺丝是早些年低电压等级的挂点方式，

目前这种连接方式已逐渐淘汰。

因为U型螺丝靠螺丝和螺母紧固力抵抗荷载，

而且螺杆受弯会损坏螺纹，

因此仅适用于35kV~110kV垂直荷载较小，

风偏弯矩不大的中小截面导线及地线。

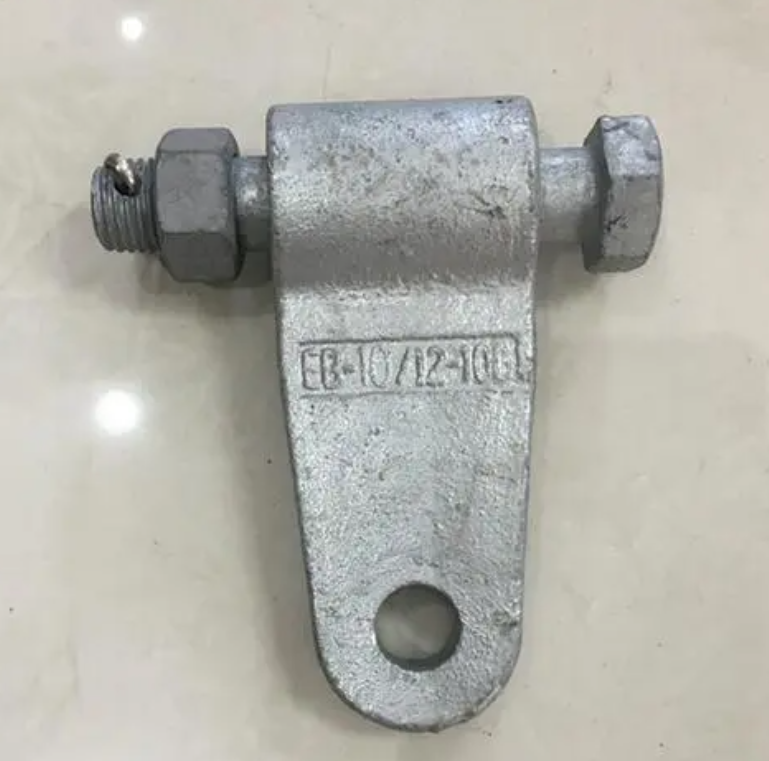

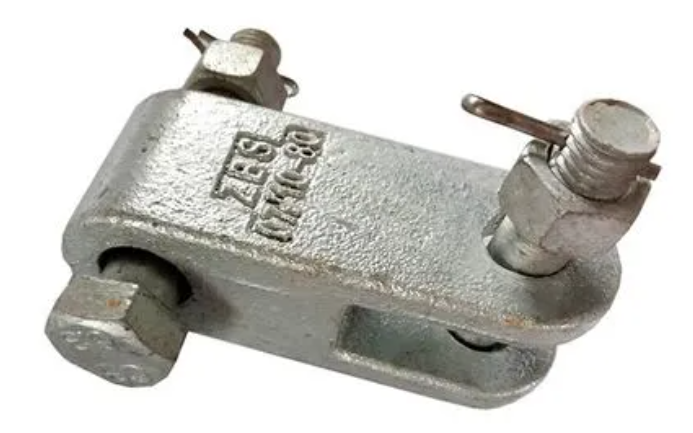

二、UB / ZBS / EB 挂板

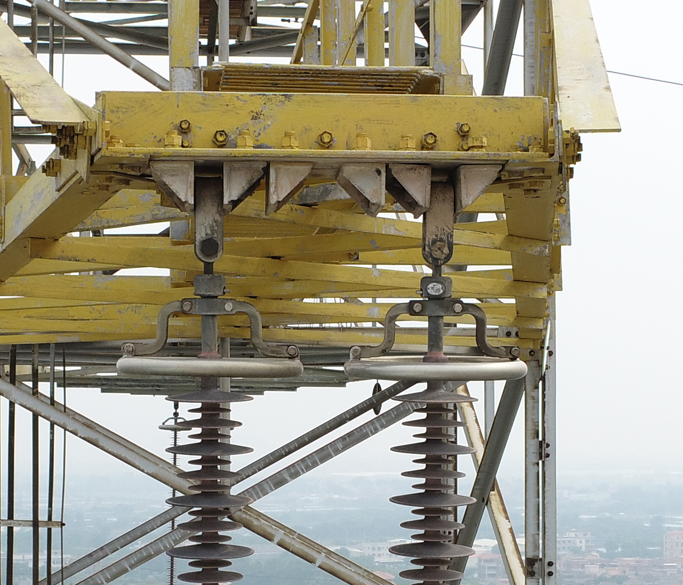

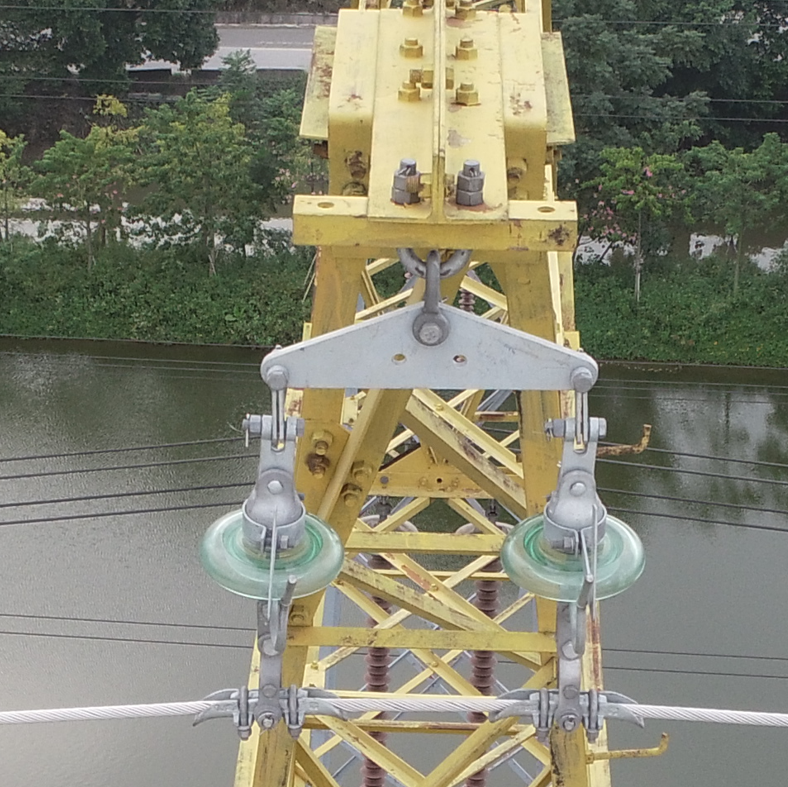

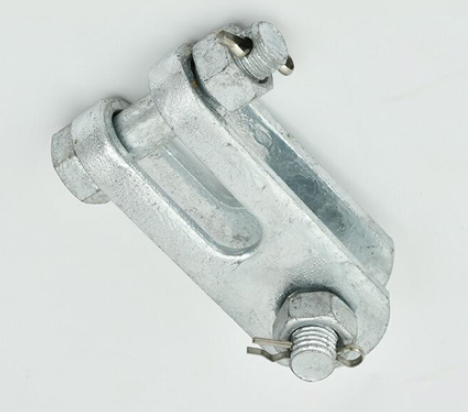

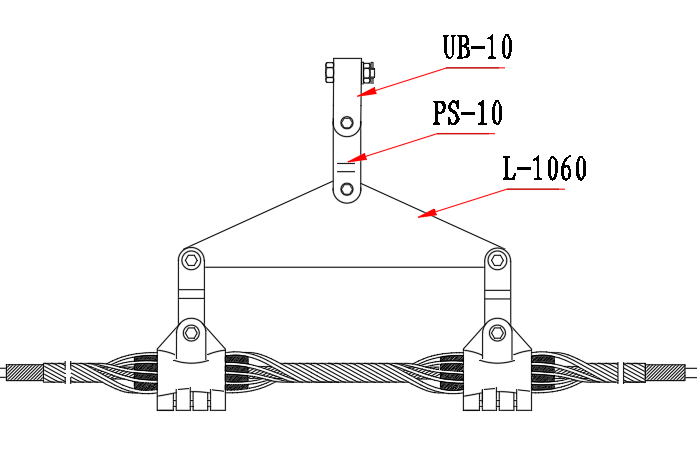

▲ UB挂板连接

▲ UB挂板连接

UB、ZBS、EB挂板三者基本相同，

均是将挂板伸入两个角钢之中。

是一种非常合理的连接方式，

适用于各电压等级悬垂线夹首件金具。

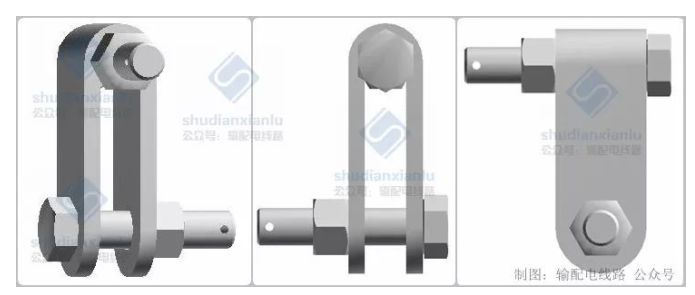

三、Z型直角挂板

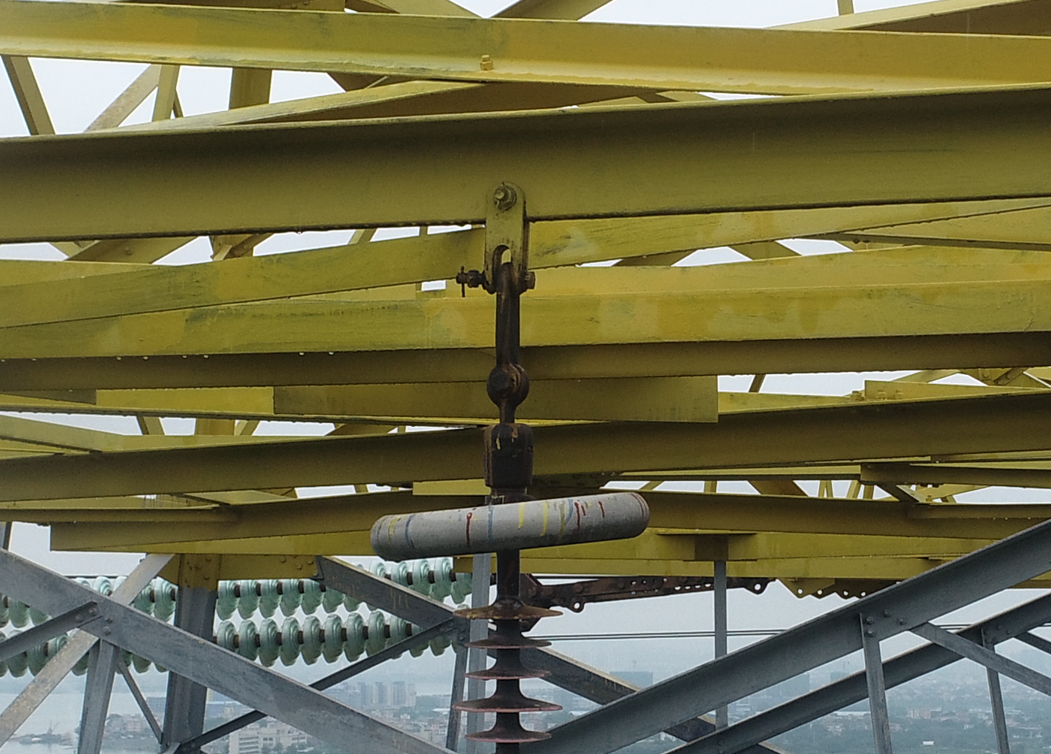

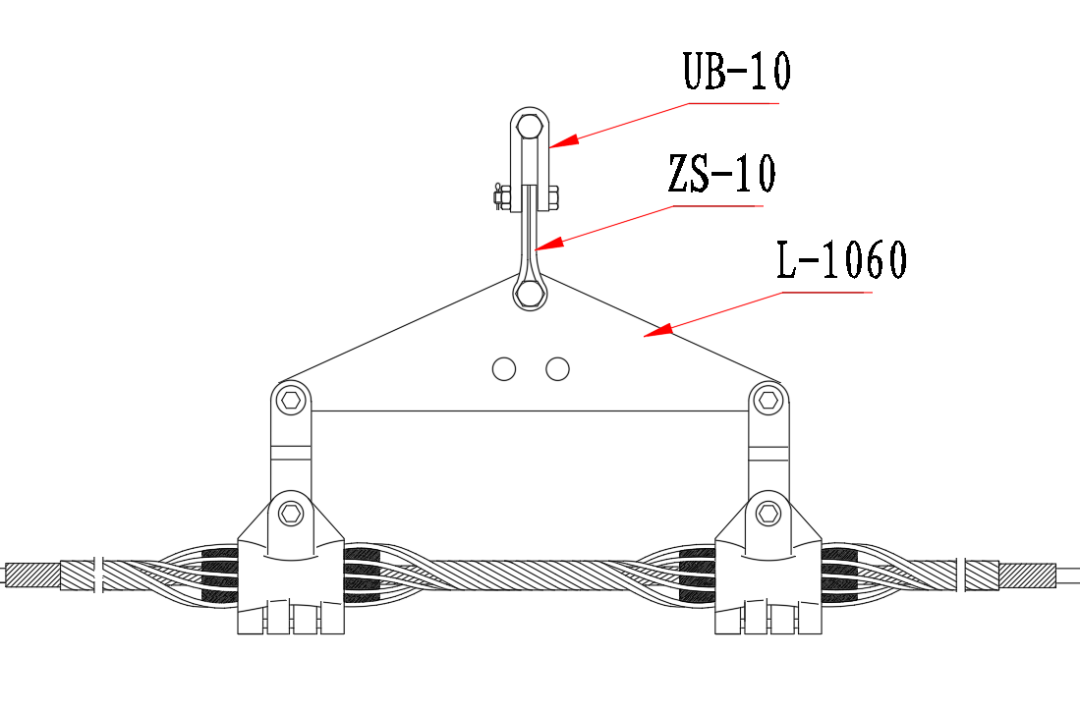

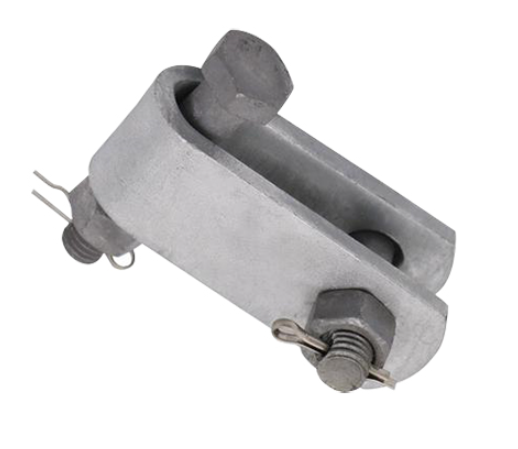

▲ Z型挂板连接

▲ Z型挂板连接

如上图所示，

UB挂板螺栓有两个受力点，

Z型挂板螺栓仅有一个受力点，

Z型挂板的受力方式不如UB挂板，

故悬垂串优先采用UB挂板，

跳线串因为没有垂直荷载，

可采用Z型挂板。

四、U型挂环

U型挂环同样可以使用在悬垂挂点，

但承力大小同样不如挂板类型。

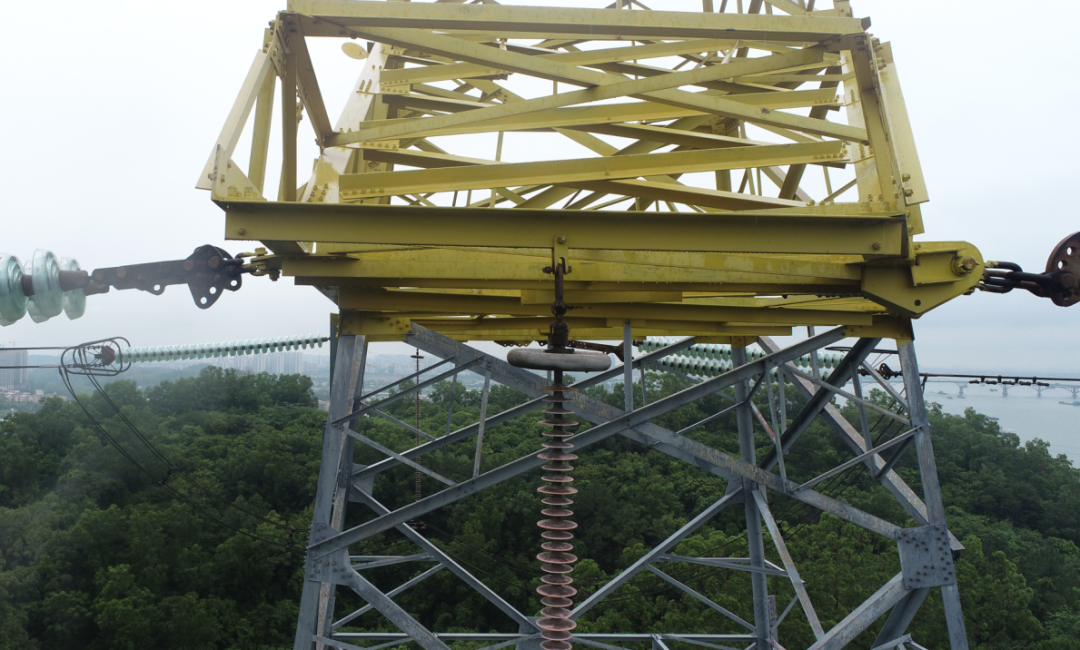

一、地线挂点方向

导线悬垂串均是球头挂环和绝缘子连接，

球头挂环可以自由转动，

因此导线挂点的螺栓穿向不影响串的使用。

如上图所示，

上图中螺栓穿孔方向为垂直线路方向，

因为球头挂环可以任意转动，

因此即使改变挂点处螺栓穿孔方向，

也不影响串的使用。

但是在地线挂点处，

由于没有球头这一金具，

因此在设计金具串时，

必须要知道挂点处螺栓的穿孔方向，

否则将无法使用。

如下图所示：

▲ 垂直线路方向

▲ 顺线路方向

二、导线挂点方向

我原本以为导线的挂点方向是设计人员抛硬币决定的，

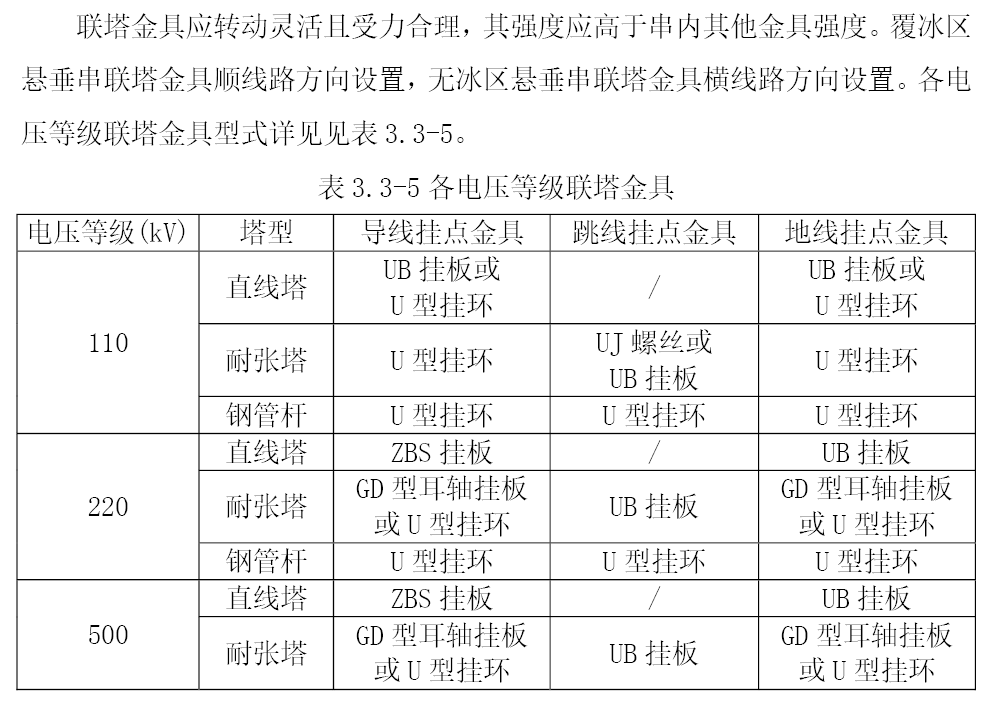

直到我在《南方电网杆塔标准设计原则V2.0》中看到

这样一段话：

其中一句是：

覆冰区悬垂串联塔金具顺线路方向摆动，

无冰区悬垂串联塔金具横线路方向摆动。

你知道这样设置的原因吗？

大家在评论区讨论吧！
