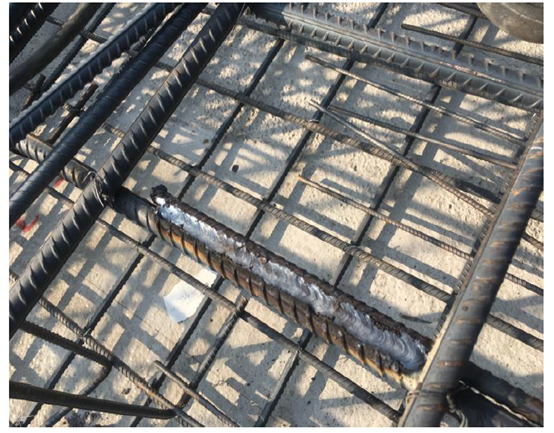

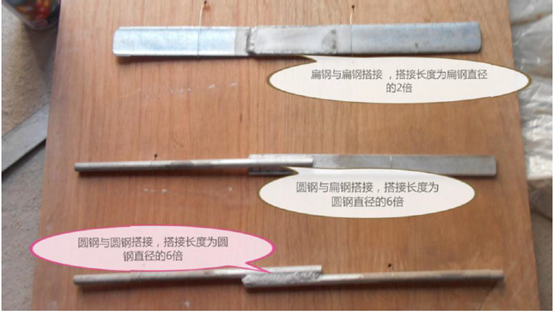

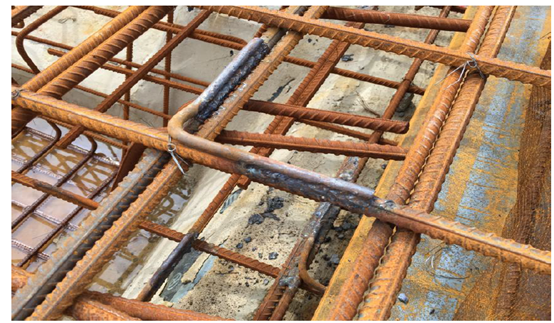

利用建筑基础做接地体，将基础底板上下两层主筋沿建筑物钢筋网焊接成环形，并将主轴线上的基础梁及结构底板上下两层主筋相互焊接成网做接地体。焊接长度要求：钢筋之间焊接；单面焊不小于12d，双面焊不小于6d，钢筋与扁钢之间焊接；不应小于2倍扁钢宽度（6d钢筋直径）且不少于两面施焊。

所有外墙柱作为引上线，由两根大于等于16的钢筋（小于16的用4根主筋）用10热镀锌圆钢与接地体进行焊接，焊口要饱满。（仅在基础内与基础接地焊接，楼上均采用土建连接法）。

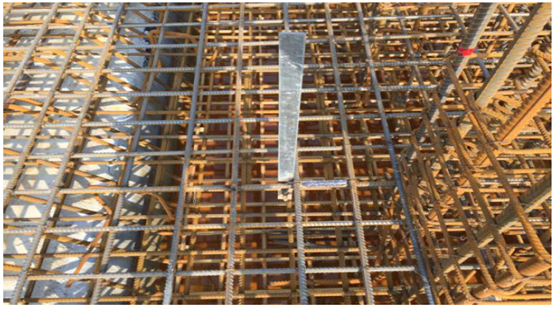

总等电位：根据图纸设计要求位置将等电位与基础接地相连，预留40*4热镀锌扁钢。

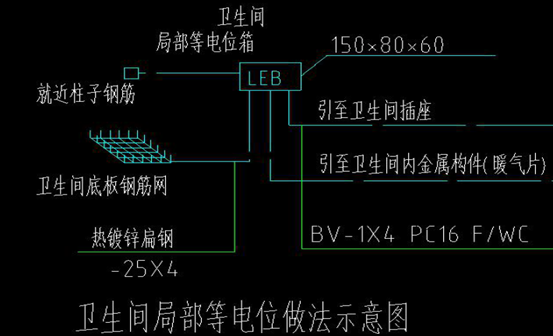

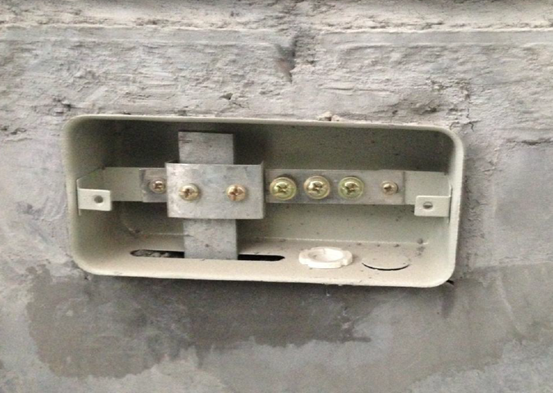

局部等电位：卫生间局部等电位焊接，在卫生间所在的钢筋网上用10的热镀锌圆钢焊接两圈，两圈钢筋网在焊接连接起来，然后在洗脸盆下方用25*4镀锌扁钢焊接到钢筋网上伸进等电位盒。

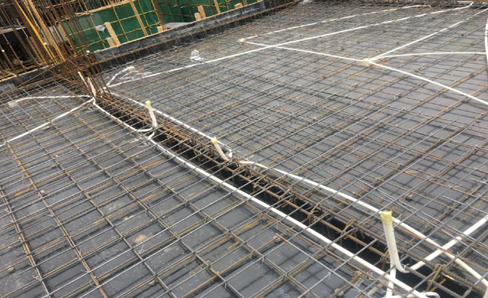

PVC管，固定线管要保证线管与线管之间的间距不小于20mm，每个绑扎点不得大于1m，接头及线盒两端固定点不得大于20cm，不得出现3层交叉。顶板线盒点位误差不得超过20mm，成一条直线的相邻线盒不得存在误差。

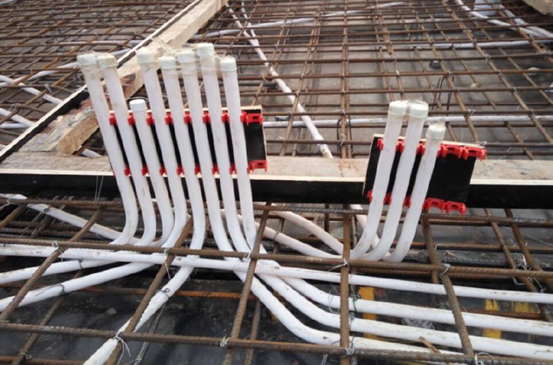

                                               配电箱处预埋管预埋做法见下图：

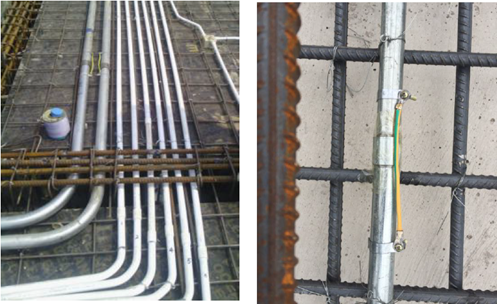

镀锌钢管不得采用熔焊接法，应采用丝接并加接地跨接线，两卡间连线为铜芯软导线截面积不小于4平方毫米。跨接线加工时线与铜线鼻子需要进行挂锡处理，搪锡要饱满。

采用紧定式链接，不需要加跨接线，但必须将紧定螺丝拧断然后用胶带包裹接口部位，防止漏浆。

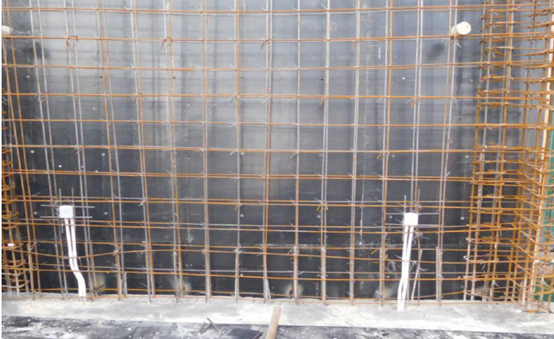

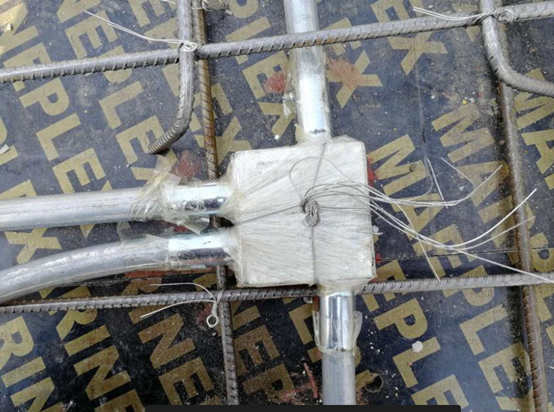

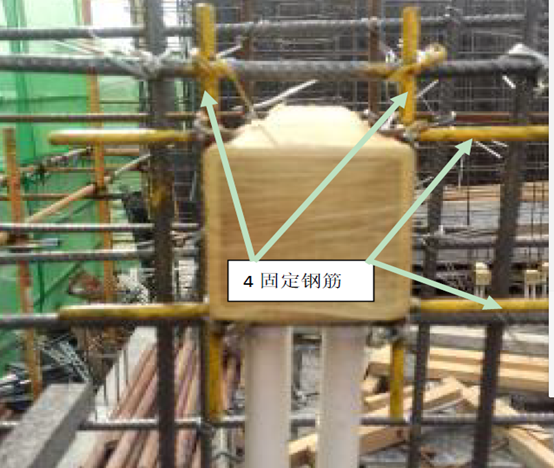

线盒统一按图纸制作之后采用缠绕膜包裹。剪力墙线盒固定采用穿筋盒上下分别附加一根钢筋，用扎丝将钢筋与线盒绑扎固定牢固，并与剪力墙内钢筋绑扎固定牢固，防止振捣混泥土时线盒位移。剪力墙线盒标高允许误差5mm，线盒点位左右允许误差20mm。

配线管路长度每超过30m，

无弯曲配线管路长度每超过20m，

有1个弯曲配线管路长度每超过15m，

有2个弯曲配线管路长度每超过8m，有3个弯曲
