高压电缆工程常见地基处理方法（专业版）

发布时间：2024-02-19　阅读次数：6

|转至：输电趣坛

首先，咱们先认识两个名词：

软弱地基和地基承载力

软弱地基

指主要由淤泥、淤泥质土、杂填土或其他高压缩性土层构成的地基。这种地基天然含水量大，承载力低，在外部荷载作用下易产生滑动或沉降。

软弱地基的性质因地而异、因层而异，不可预见性大。在设计、施工过程中，稍有疏忽就会出现质量事故。

地基承载力

地基承载力即为地基的承载能力。

单位为Kpa（单位面积内能承受的压力）。

例如，地基承载力为120Kpa表示1平方米内能承受12t物体的重量。

土体地基承载力的取值主要通过试验确定，如“标准贯入试验”。

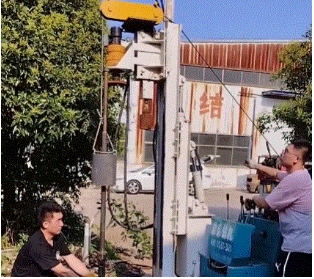

▲ 标准贯入试验现场

很显然，

软弱地基的地基承载力较弱，

当地基不能满足建筑物的荷载要求时，

需要对天然地基进行加固改良，

这种地基加固改良称为地基处理．

根据高压电缆工程荷载特点，

地基处理主要有如下三种方式：

① 换土垫层法

② 松木桩地基加固

③ 高压旋喷桩地基加固

换土垫层法

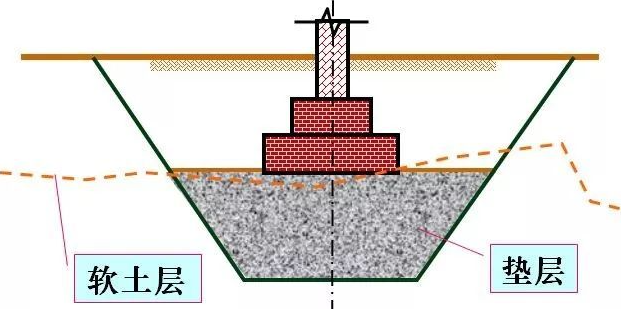

换土垫层法：

当软弱土地基的承载力和变形满足不了建筑物的要求，

而软土层的厚度较小时，

可以将基础底面下的软弱土层部分或全部挖去，

然后分层换填强度较大的砂

(碎石、灰土、高炉干渣、粉煤灰)

或其它性能稳定、无侵蚀性的材料，

并夯压(振实)至要求的密实度为止。

加固原理：

根据土中附加应力分布规律，

越靠近上层构筑物的土体承受荷载越大，

换土垫层法可使垫层承受上部较大的应力，

软弱土层承受较小的应力，

以满足设计对地基的要求。

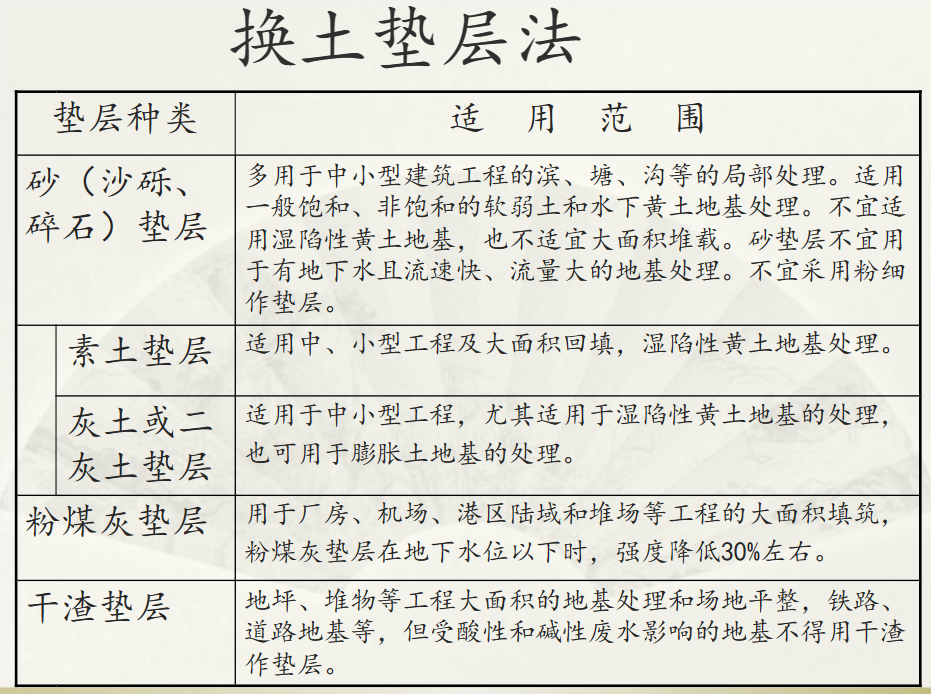

换土垫层法不同土的适用情况见下表：

针对电缆管沟工程，

换土垫层法适用于软弱地基分布范围不大，

分布深度较浅，

软土层厚度较小的情况。

此时换填材料一般采用级配良好的碎石，

换填厚度一般为0.5~3米。

并进行分层碾压和夯实处理。

松木桩地基加固

松木含有丰富的松脂，

而松脂能很好的防止地下水和细菌对其的腐蚀，

从而保证了其完整性，

因此有“水浸万年松”之说。

松木桩作为一种古老的地基处理方法，

以其施工便利、造价较低的优点

在电力电缆工程中获得广泛应用。

一、松木桩地基加固的作用原理：

采用松木桩加固的软土地基属于复合地基。

复合地基是由天然地基土和桩体两部分组成。

松木桩复合地基同其他复合地基相比，

除桩的材质不同外，其余均有相似之处，

其加固机理为：

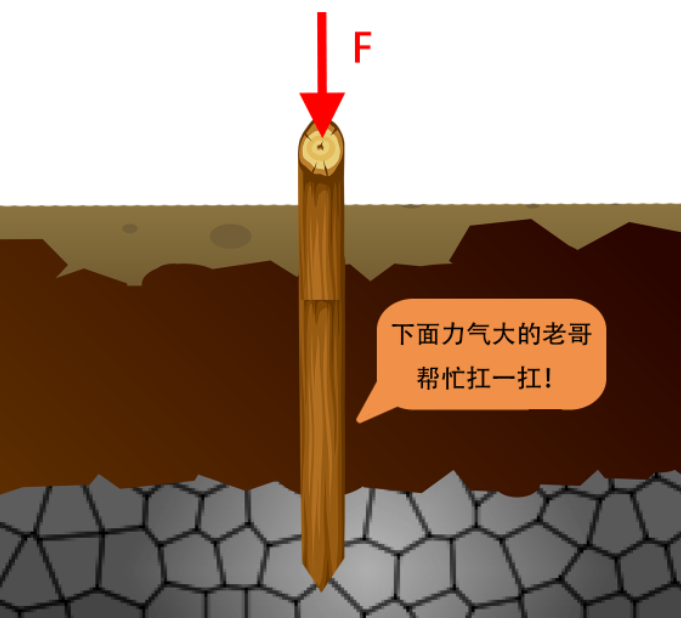

① 桩体的支撑作用

松木桩取代了低模量、低强度土体。

在承受外荷载时，

大部分荷载由松木桩承受，

从而通过松木桩把应力传递到深处土层。

由于桩的强度和抗变形能力均优于土体，

故而形成后的复合地基承载力、模量也优于土体，

从而达到减少变形，提高承载力的效果。

简而言之：

松木桩可以把上层荷载传递到深层土体。

② 挤密作用

松木桩施工时采用锤击打入，

桩孔位置原有土体被强制侧向挤压，

使桩周的土层密实度提高，

起到挤密作用。

从而使桩间土的承载力得到提高，

压缩性降低，变形减少。

二、松木桩施工注意事项

① 要充分使用松木桩的原始性能

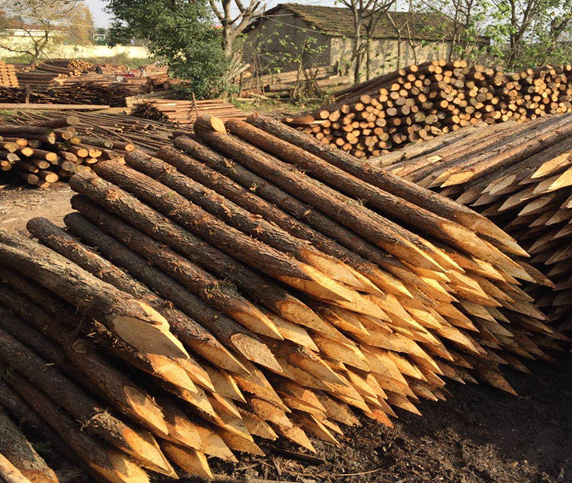

松木桩是使用“原木”的，不要锯成别的形状，尤其不能对半锯开变成半圆状，半圆桩很快强烈弯曲，以致失去效用。同时采购时要选择新鲜、没有虫眼、没有裂纹的松木。所选松木的桩长应木材材质均匀，无明显弯曲。制作松木桩时，应削除原木树皮，并砍去突出部分，划出桩中轴线，锯平桩头.并在表面喷涂防腐材料，做好防腐处理。

为了在打桩时使桩能顺利贯入地基，减少阻力，保护桩头，将桩尾部削成约300mm长的尖锥状。

②施工施打顺序及褥垫的设置

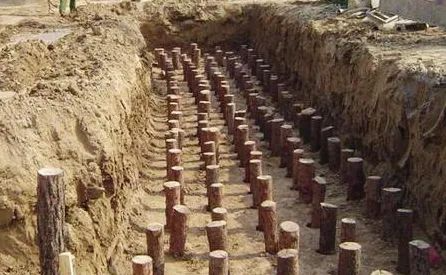

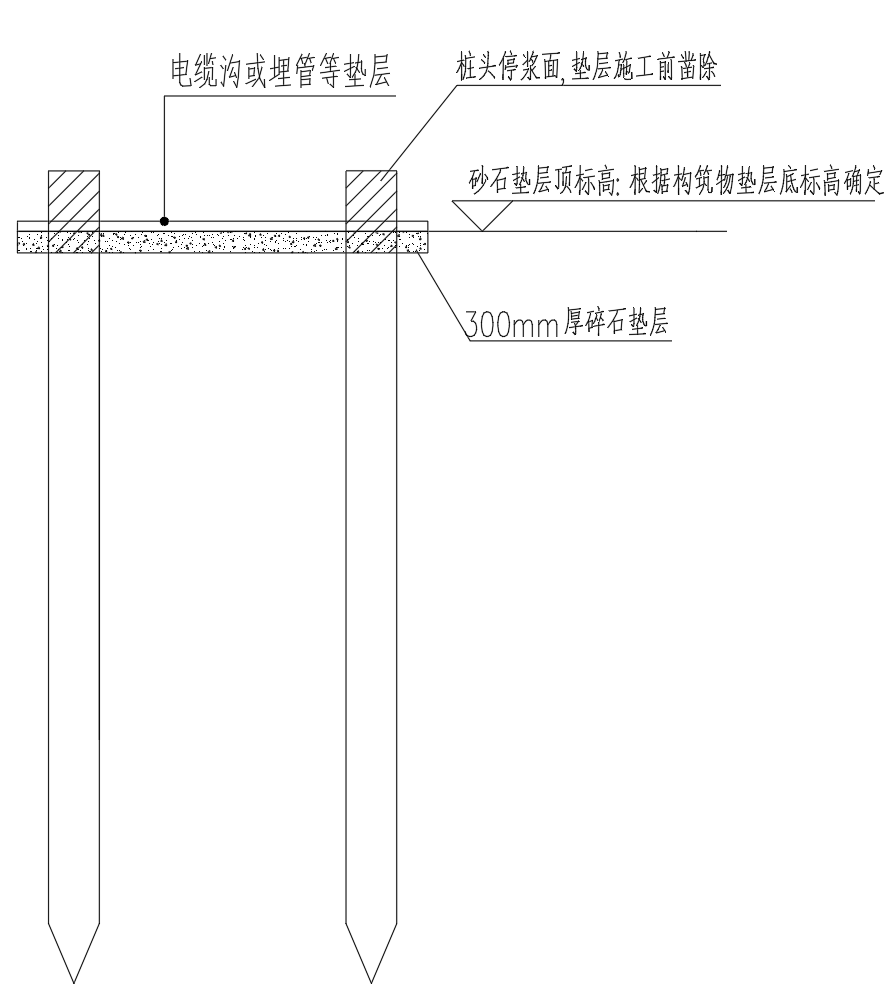

为了使挤密效果好，提高地基承载力，打桩时由基底四周往内圈施打。每根桩需预留桩头150 ～200 mm，打桩完毕后应按设计高程锯平桩头，使每根桩的桩基基本保持在同一水平面。清挖打桩时挤出的淤泥，在桩顶铺设200～300mm厚片石灌碎石褥垫层并加以压实，然后再浇筑素混凝土垫层及闸室底板，以保证基础通过褥垫层把一部分荷载传到桩间土上，调整桩和土的分担作用。
