输电线路路径断面图是非常重要的施工图纸，

它直观地展示了：

输电线路沿着路径方向的地形起伏变化和高程关系。

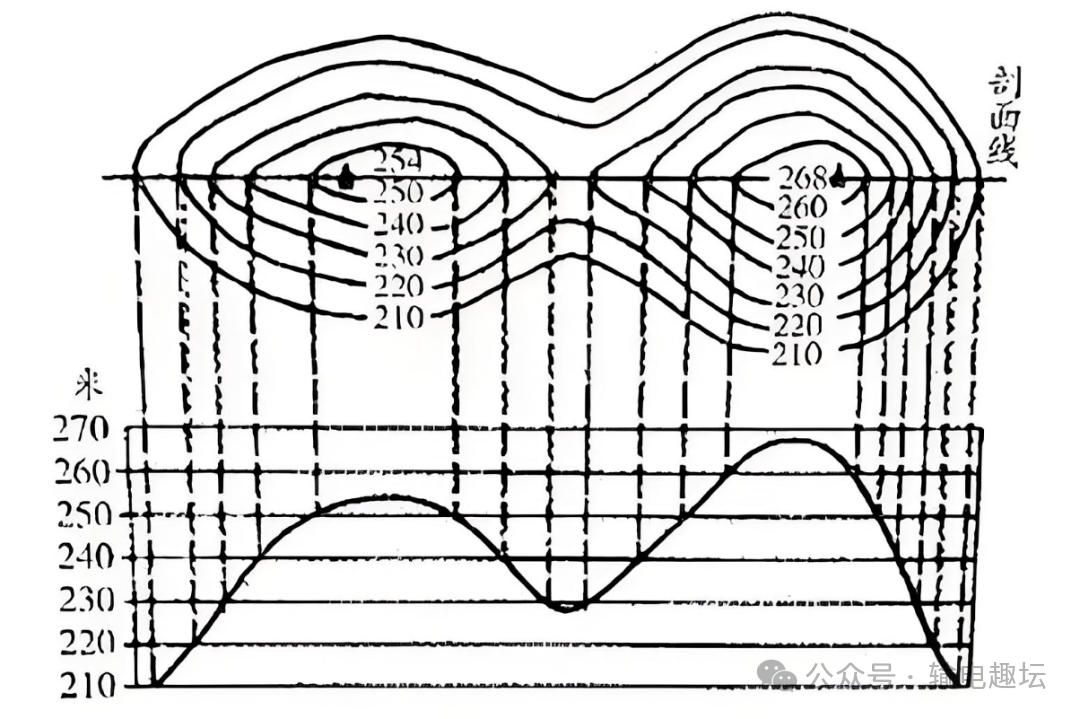

简单来说，

你可以把它想象成沿着输电线路计划要走的那条路，

把地面“切开”，

然后从侧面看过去的样子。

图纸再将线路路径上的

地形、杆塔位置、导线悬挂高度以及重要跨越物等信息

整合在一张图上，

是进行杆塔精确定位、校验安全距离、指导施工

不可或缺的工具。

它直观地反映了线路在垂直方向上的空间关系和安全裕度。

图纸中 地面线 是最核心的曲线，

它描绘了地面的实际起伏状况。

比如哪里有山丘、山谷、平地、陡坡等。

但是输电线路的导线大部分都不在路径中央，

而是在横担伸出来的地方。

因此断面图除了有中心线对应的地面线外，

还需要导线正下方的地面线，

我们叫 “边线”。

导线在大风情况下会摆动，

如果摆动后的山坡很陡，地势很高，

同样会造成不利影响，

极端情况还会碰上山体，

因此我们也要测出可能会对导线造成危险的边线，

我们叫 “风偏边线” 。

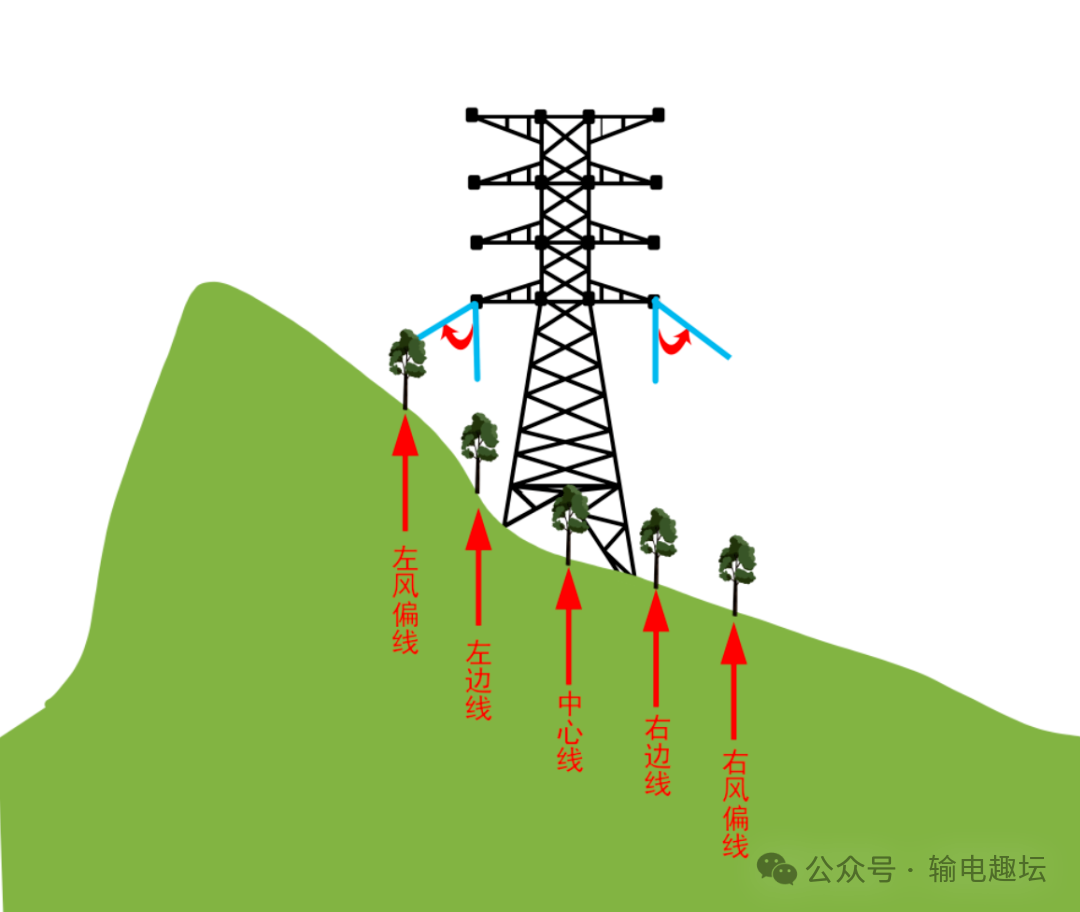

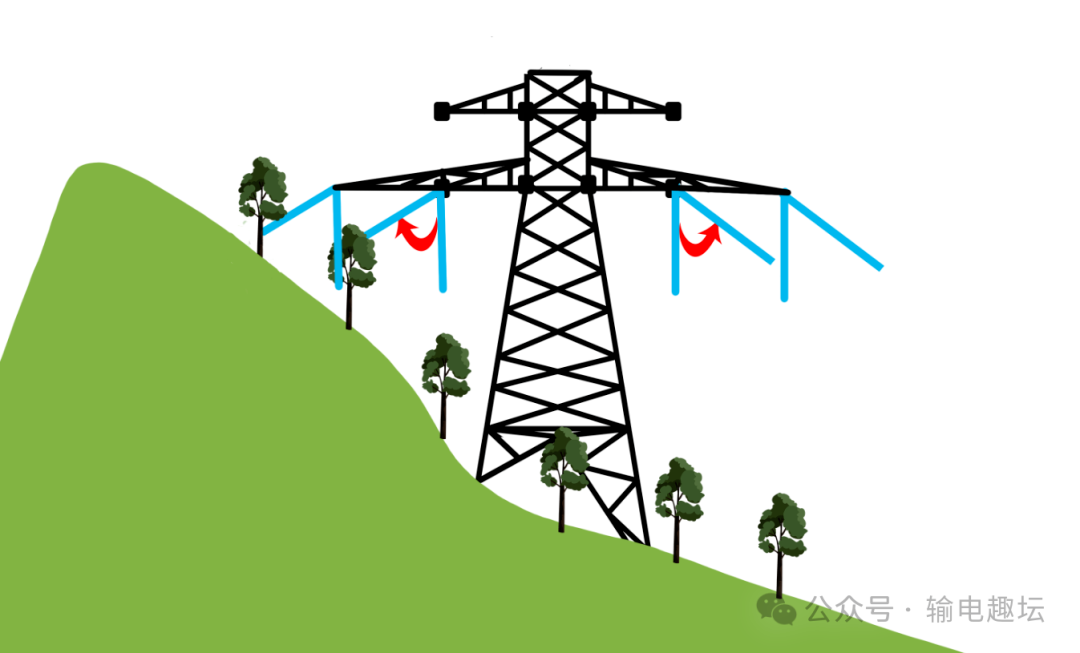

如上图所示：

导线并非在路径中心上方，

而是沿路径两侧各偏出一段距离，

这个距离和杆塔横担长度有关，

此时导线下方的地形才是实际地形。

因此我们在绘制断面图时要有边线数据。

在校核导线对地距离时我们要考虑对边线的距离，

特别是在横担较长，地形较陡的地方。

▲如此类横担较长的特殊塔型，

边线距离更不能忽视

风偏边线 相对边线复杂一点，

因为风偏距离不是一个确定值，

而是和风偏角、弧垂有关。

又因为弧垂受档距影响最大，

因此档距大的线路风偏会很大，

最有可能出现距离不足的现象。

因此当出现地形起伏很大、档距很大时，

就要进行风偏断面测量和风偏安全距离校核。

案例分享：

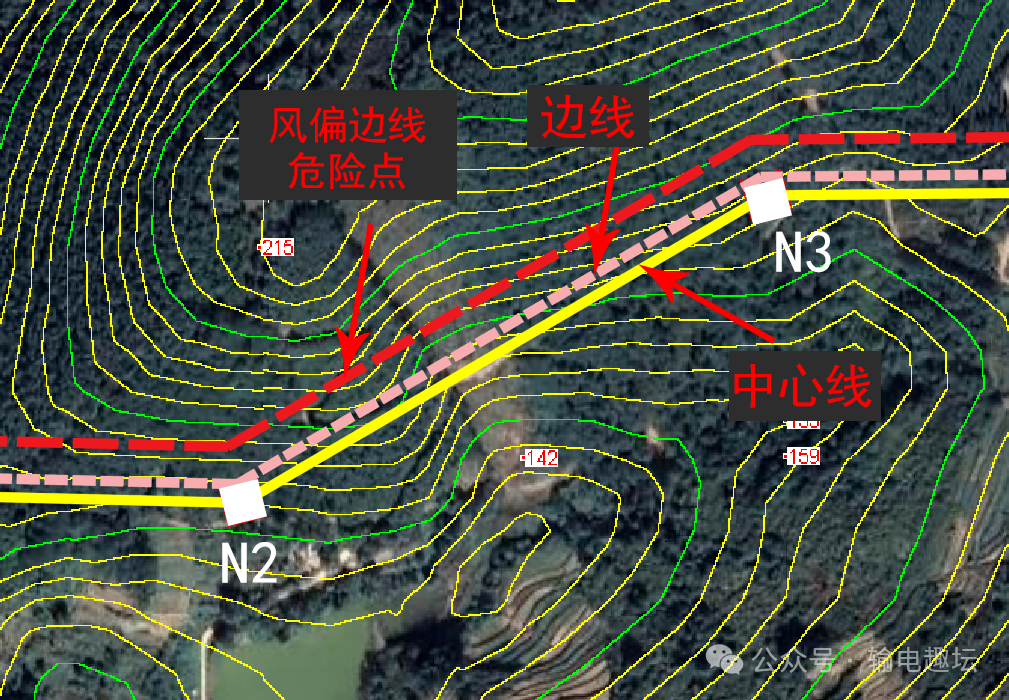

以上图为例，

N2~N3塔要跨越一处山坡，

且山坡较陡，

因此要测量风偏断面，

以及进行风偏校验。

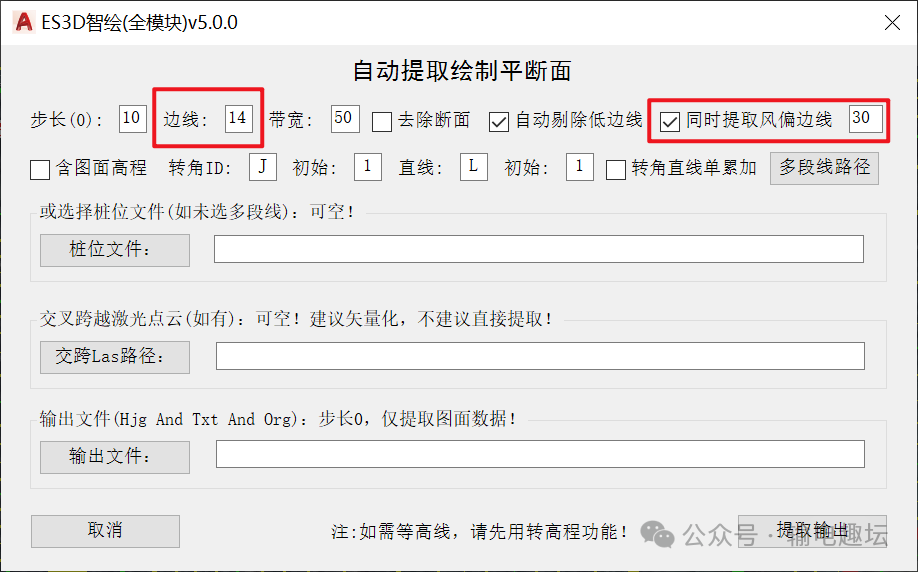

例如我们可以利用ES3D软件一键提取断面：

同时可提取边线断面和风偏断面，

风偏断面可任意设置风偏边线距离。

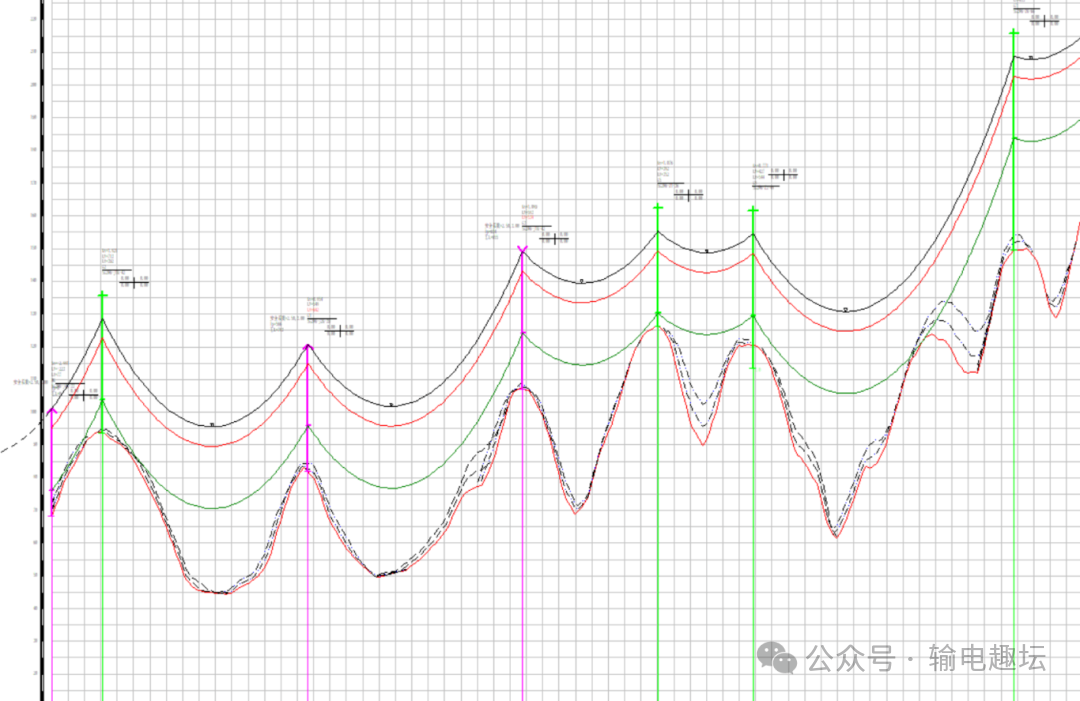

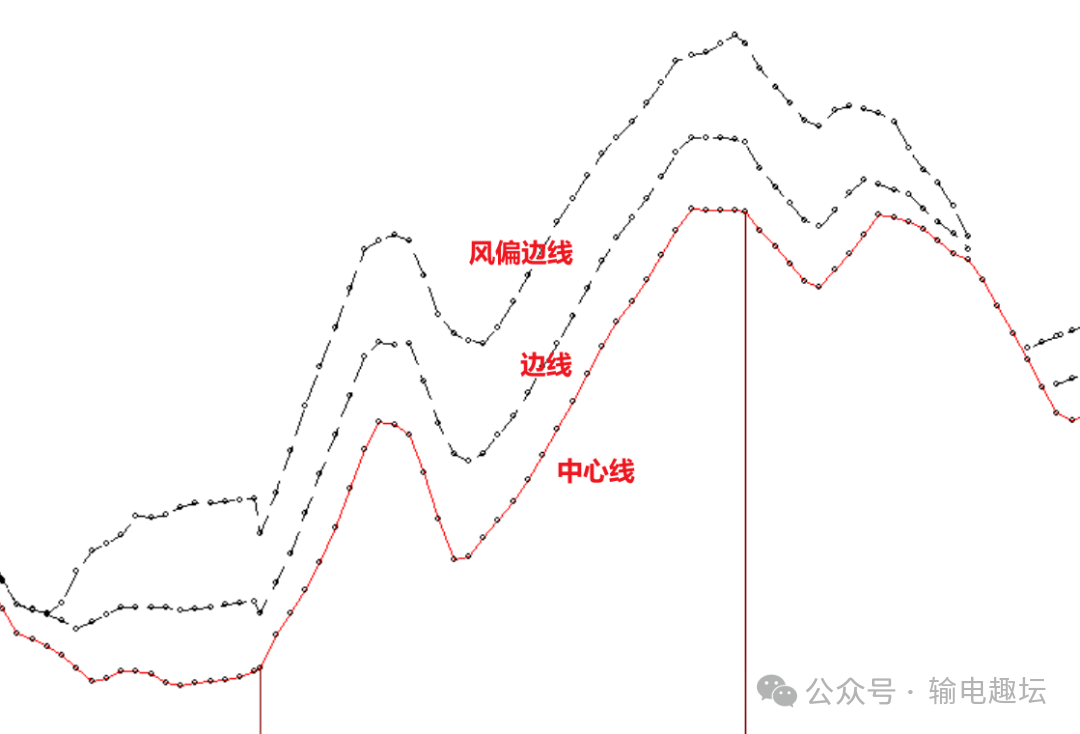

提取完成后如下图所示：

从下往上依次是：

中心线、边线、风偏边线。

注意：

其实边线和风偏边线两侧都有，

但是地势较低的一侧不构成威胁，

同时为了避免线条太多使得图面复杂，

因此一般自动剔除低的边线。

小技巧：

可以从断面图的风偏边线快速判断山坡起伏大小，一般三条线基本重叠说明地势平缓，如果三条线分离很大说明山坡陡峭，存在风偏隐患。

我们排塔定位过程要对风偏危险点进行校验，

如果校验不通过要修改设计方案，

调整杆塔高度或者修改路径方案。

该工作在排塔定位软件上直接进行，

我们以 道亨 和 恒巨 软件为例：

首先软件可以生成任意点的风偏断面：

风偏点可以不仅仅是一个，

而是根据实际需求测量多个风偏点，

主要是看导线弧垂能风偏的距离。

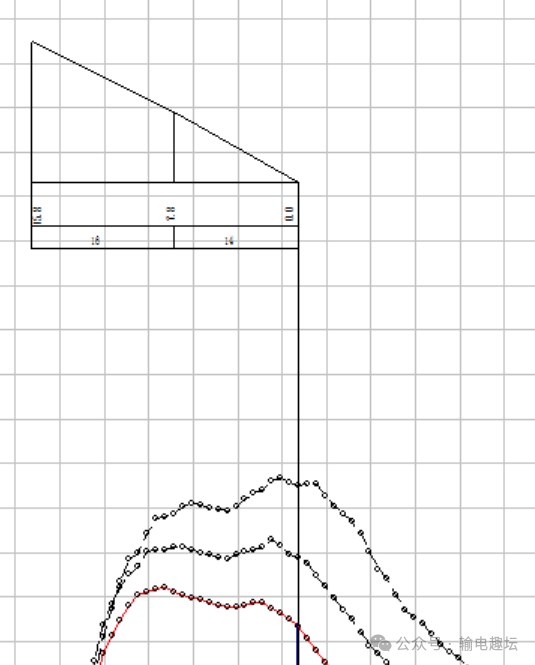

软件根据风偏点生成该点的地形断面：

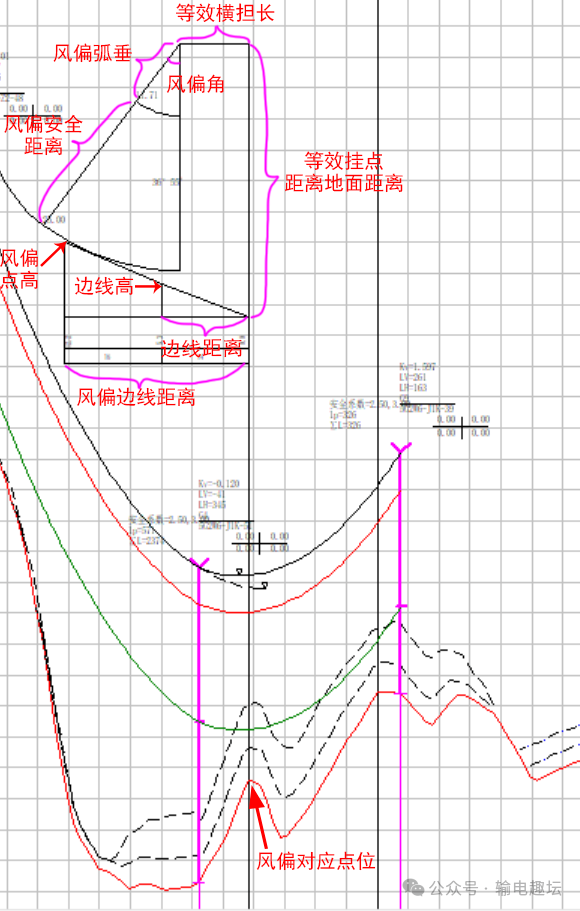

当有排塔数据后生成风偏断面校验图，

如下图所示：

恒巨软件smartcadd同样可以实现风偏距离校验，

检验原理和图例与道亨类似，

但是输入输出界面更智能友好，

而且有风偏断面图例说明，

和风偏计算过程信息。

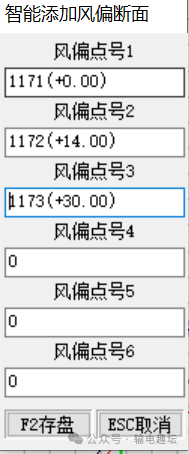

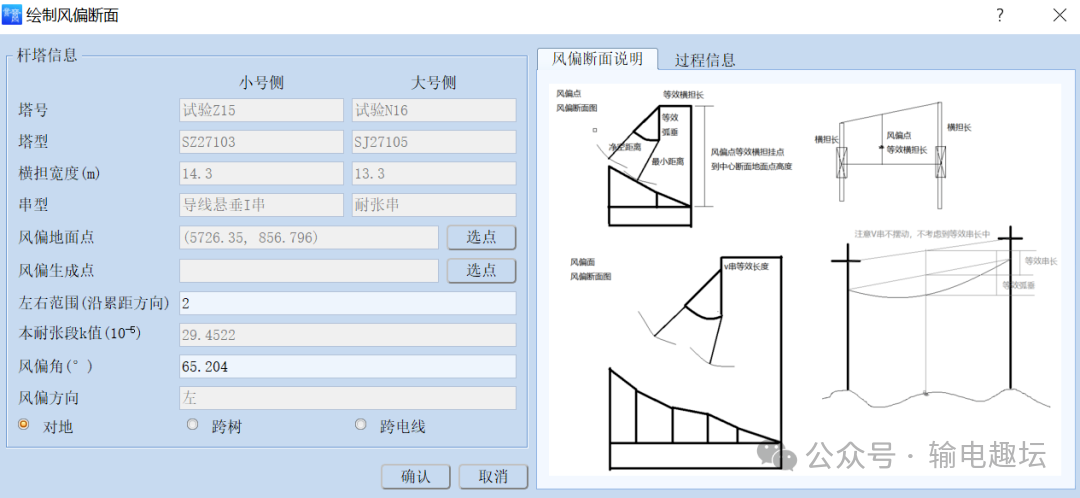

▲风偏录入界面

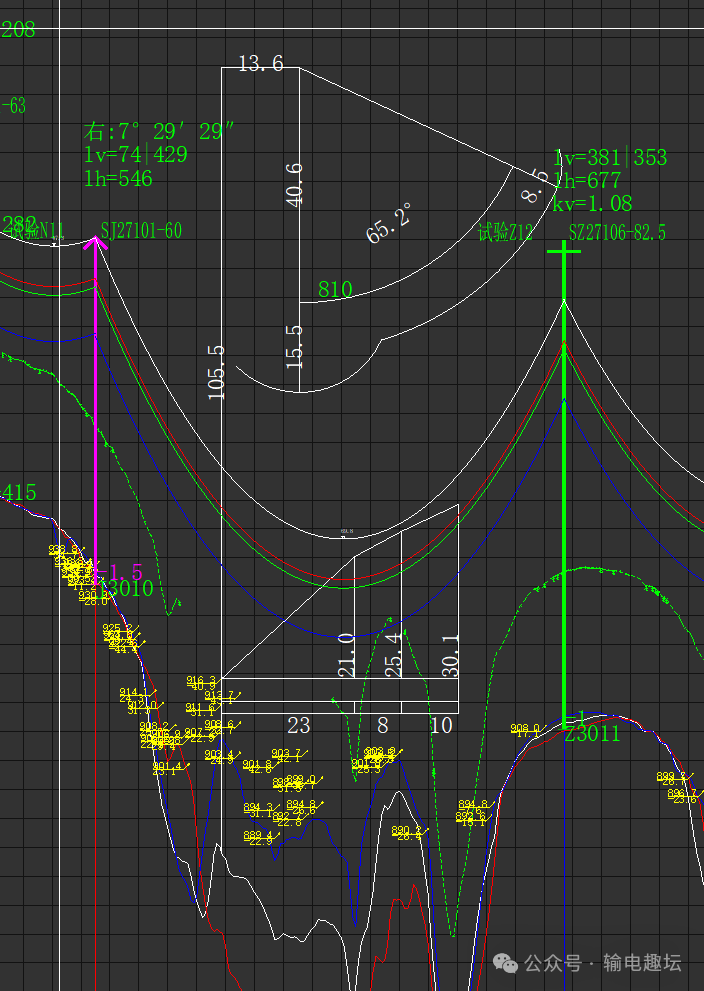

▲风偏校验成果

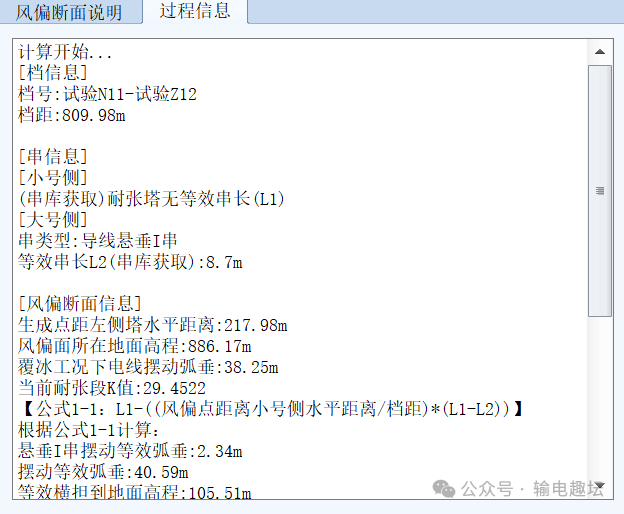

▲风偏计算信息
