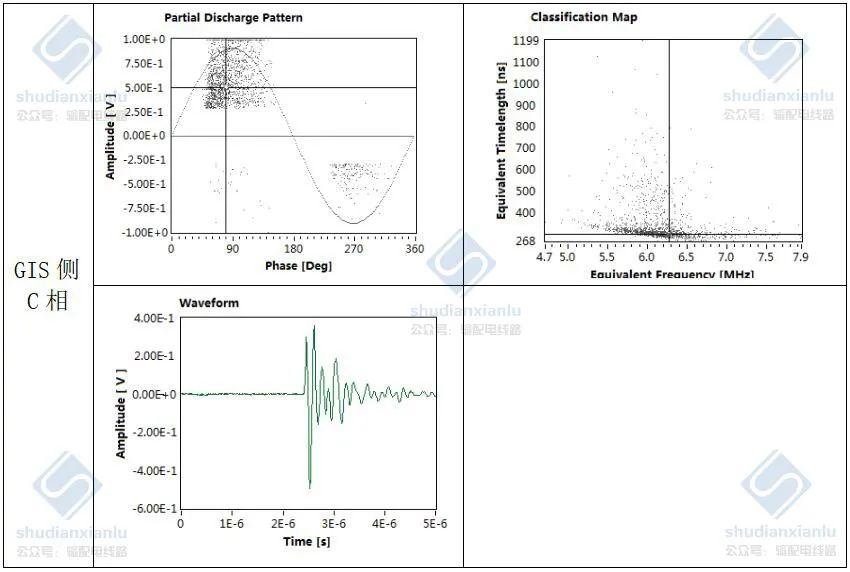

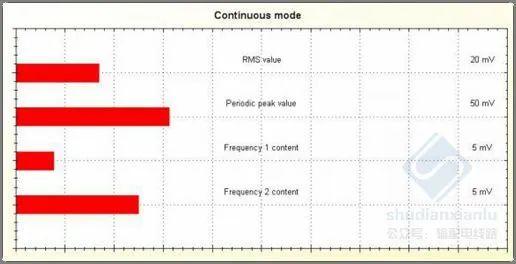

表1 GIS侧C相高频检测图谱

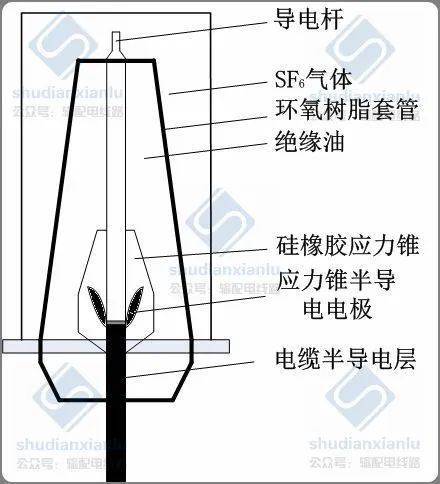

▲图1 GIS电缆终端结构示意图

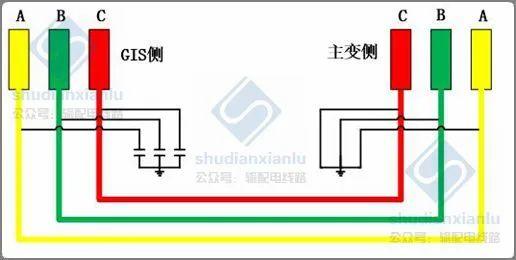

▲图2 联络线2202的接线图

接地方式如图2，变压器侧直接接地，GIS侧保护接地。GIS侧和变压器侧ABC三相的高频检测图谱如表2。

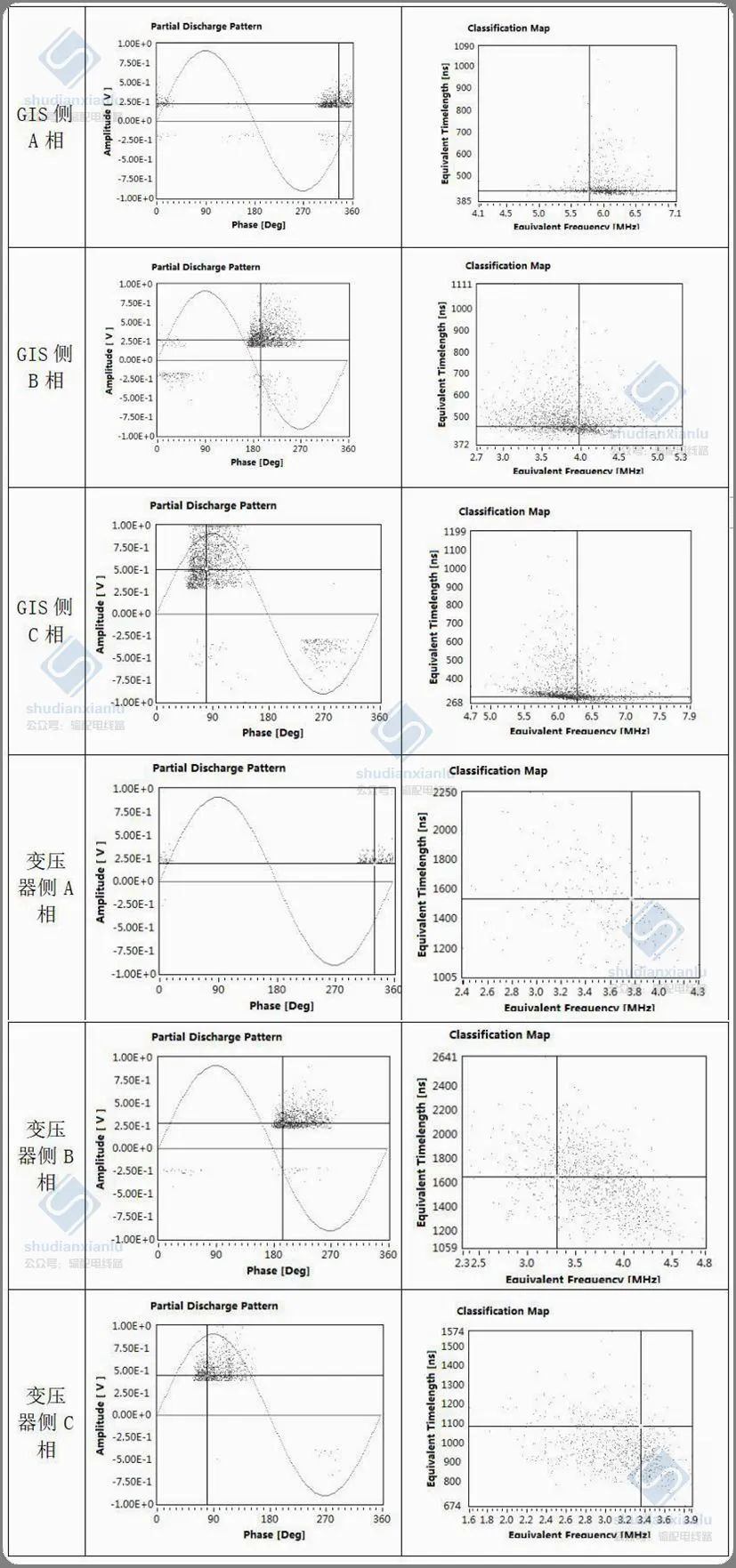

表2 高频检测图谱

再次分析变压器侧ABC三相的高频检测图谱，从相位图谱上分析，与GIS侧ABC三相的特征相似，表明信号源自C相，从频率上分析，C相频率在2.5-3.6MHz，A相频率在2.8-4.0MHz，B相频率在2.6-4.2MHz，ABC三相都已发散，无法直接判断。从波形上分析，变压器侧与GIS侧ABC三相的特征相似，表明信号来自C相。

最后对比GIS侧和变压器侧C相的高频检测图谱，GIS侧的放电幅值更大，放电频率更集中，放电波形畸变率更小。所以最终确定信号来自GIS侧C相电缆终端内。

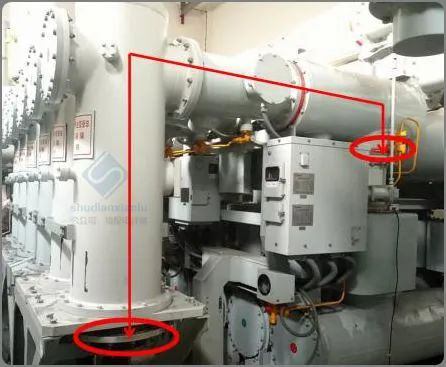

▲图6 传感器安装示意图

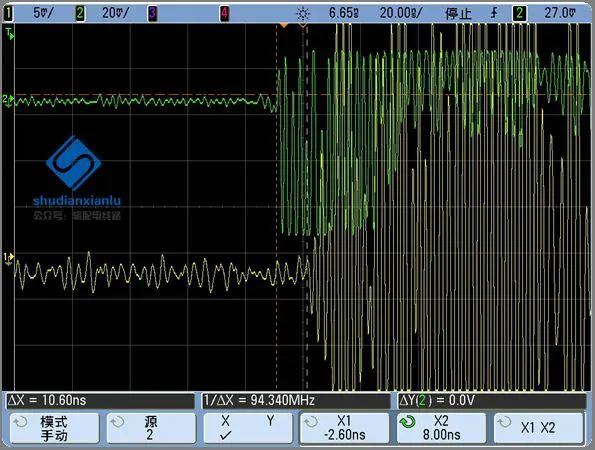

高速示波器采集到的两传感器检测到的放电信号如图7所示，统计平均值得到时差为10.5ns，特高频的传播速度为30cm/ns，确定放电点在电缆底部法兰上方0.4-0.6m之间。

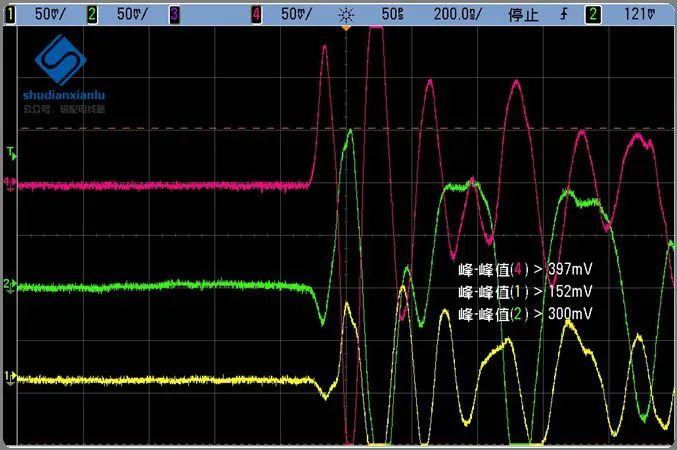

▲图7 特高频信号时延图

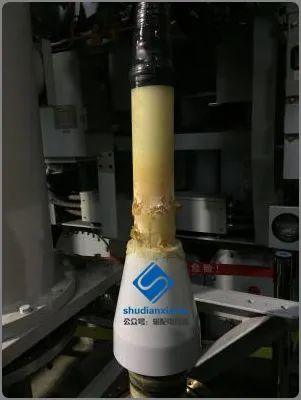

▲图8 电缆终端解体图

（2）缺油的原因是因为操作失误注油没有达到规定的标准，或金属护套有沙眼存在渗油现象。
